V modernej medicínskej technike sa minimálne invazívna chirurgia a intervenčná liečba stali dôležitými prostriedkami na liečbu mnohých zložitých ochorení. Aby bolo možné splniť tieto vysoko presné a spoľahlivé aplikácie, Rúrky vystužené opletením sa postupne stali kľúčovými komponentmi v zdravotníckych pomôckach vďaka ich vynikajúcemu výkonu a flexibilite. Rúrky vystužené opletením výrazne zlepšujú odolnosť proti roztrhnutiu, pevnosť stĺpika a prenos krútiaceho momentu trubice vložením kovovej alebo vláknitej pletenej štruktúry medzi dve vrstvy materiálov. Sú široko používané v koronárnych artériách, elektrofyziológii, štruktúrnom srdci, periférnych, neurologických, močových, respiračných a iných oblastiach.
Hlavnou výhodou Rúrky vystužené opletením spočíva v kombinácii kevlarovej výstuže a nerezového opletu. Kevlarové vlákno je široko používané v leteckom priemysle, nepriestrelných zariadeniach a iných oblastiach vďaka svojej extrémne vysokej pevnosti v ťahu a nízkej hmotnosti. V Vystužené opleteníms sa ako výstužná vrstva používa kevlarové vlákno, ktoré nielen zlepšuje pevnosť trubice, ale tiež zvyšuje jej pružnosť a odolnosť proti nárazu. Opletenie z nehrdzavejúcej ocele ďalej zvyšuje odolnosť rúrky proti korózii a opotrebeniu, takže si stále môže zachovať stabilný výkon v drsnom prostredí.
Navyše dizajn PTFE výstelky Vystužené opletením má vynikajúcu chemickú kompatibilitu a nízke trecie vlastnosti. PTFE (polytetrafluóretylén) ako materiál vnútornej vrstvy môže účinne zabrániť úniku tekutín alebo plynov a má extrémne nízku priepustnosť, ktorá je vhodná na prepravu produktov s vysokou čistotou, spracovanie potravín, lekárske vybavenie a iné oblasti. Tento dizajn výstelky nielen zvyšuje životnosť potrubia, ale tiež znižuje náklady na údržbu.
Vrkočové vystužené hadičky sú široko používané v lekárskej oblasti. Vysoká presnosť, vysoký výkon riadenia krútiaceho momentu a dobrá biokompatibilita lekárskych opletených trubíc z nich robí dôležitú súčasť kľúčového lekárskeho vybavenia, ako je minimálne invazívna chirurgia a intervenčná liečba.
Napríklad, Vystužené opletením v kombinácii s materiálom PI (polyimid) a kevlarovým vláknom má nielen vynikajúcu pevnosť a tepelnú odolnosť, ale má aj dobrý izolačný výkon a prevádzkovú flexibilitu, čo je vhodné pre rôzne zdravotnícke pomôcky, ako sú lúmeny vodiacich drôtov, punkčné nástroje a intervenčné puzdrá.
Pri zásahu do koronárnej artérie sa hadičky zosilnené vrkočom používajú v kľúčových zariadeniach, ako sú balónikové katétre a zavádzacie systémy aortálnej chlopne. Jeho vysoký výkon pri riadení krútiaceho momentu a dobrá odolnosť proti prasknutiu mu umožňujú hladkú navigáciu v zložitých cievnych štruktúrach a zaisťujú bezpečnosť a efektivitu operácie.
Okrem toho aplikácia Rúrky vystužené opletením v elektrofyziologických mapovacích katétroch, ovládateľných puzdrách, vodiacich katétroch a ďalších zariadeniach tiež demonštruje ich vynikajúci výkon pri vysokej presnosti a požiadavkách na vysokú spoľahlivosť.
Aké sú konštrukčné prvky Rúrky vystužené opletením ?

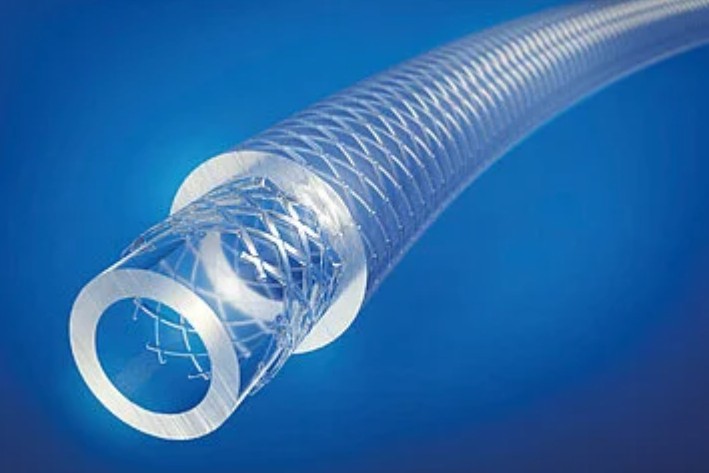

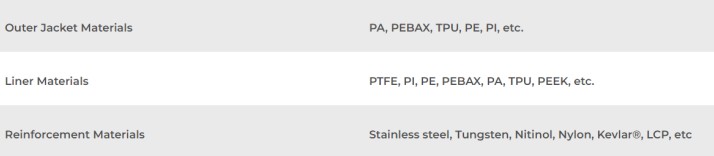

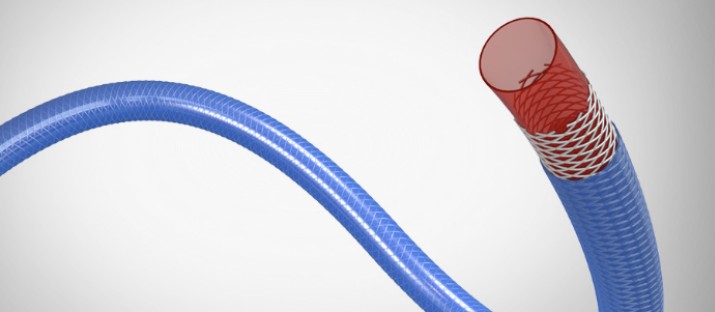

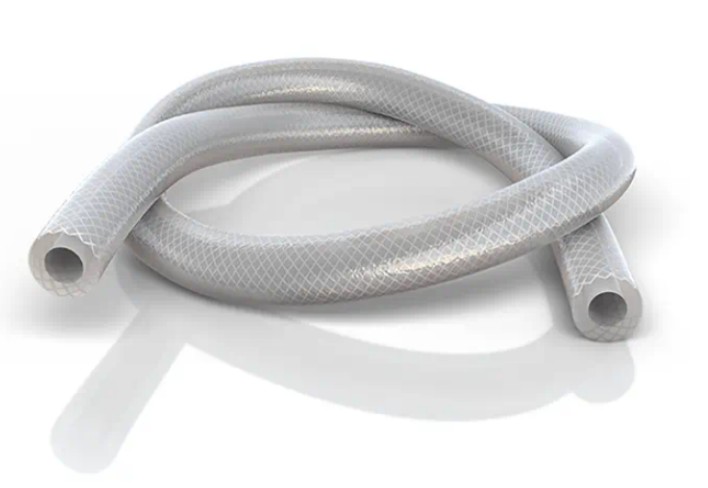

Štrukturálne komponenty Rúrky vystužené opletením zvyčajne zahŕňajú vnútornú vrstvu, strednú vrstvu a vonkajšiu vrstvu, pričom každá vrstva má svoju špecifickú funkciu a výber materiálu. Nasleduje podrobné zloženie štruktúry:
Vnútorná vrstva (podšívka): Vnútorná vrstva je v priamom kontakte s kvapalinou a vyžaduje sa, aby mala dobrú odolnosť voči médiu a tesniace vlastnosti, aby sa zabezpečilo, že kvapalina nebude počas prenosu kontaminovaná. Bežné materiály vnútornej vrstvy zahŕňajú PTFE (polytetrafluóretylén), FEP (fluórovaný etylénpropylén), PEBAX (polyéterimid), TPU (termoplastický polyuretán), PA (polyamid) a PE (polyetylén).
Stredná vrstva (výstužná vrstva): Stredná vrstva je jadrom opletenej vystuženej rúrky, zvyčajne tkanej kovovým drôtom (ako je drôt z nehrdzavejúcej ocele, drôt zo zliatiny niklu a titánu) alebo vláknom (ako je Kevlar®, LCP). Táto vrstva poskytuje nielen požadovanú pevnosť v ťahu a tlakovú únosnosť, ale dáva rúre aj vynikajúcu pružnosť v ohybe a odolnosť proti opotrebovaniu. Spôsob opletenia môže byť 1 na 1, 1 na 2 alebo 2 na 2 a hustota opletenia je zvyčajne medzi 25 a 125 PPI a môže sa plynule upravovať podľa potreby.
Vonkajšia vrstva (ochranná vrstva): Vonkajšia vrstva je umiestnená na vonkajšej strane a jej hlavnou funkciou je chrániť výstužnú vrstvu a vnútornú vrstvu pred poškodením vonkajším prostredím. Bežné materiály vonkajšej vrstvy zahŕňajú PEBAX, nylon, TPU, PET (polyester), polyetylén atď., ktoré majú dobrú odolnosť proti opotrebovaniu, odolnosť voči poveternostným vplyvom a odolnosť voči UV žiareniu. Okrem toho je možné do vonkajšej vrstvy pridať identifikáciu farby, spomaľovače horenia a antistatické činidlá, aby sa splnili špecifické aplikačné požiadavky.
Spojovacia vrstva: V niektorých prípadoch, aby sa zabezpečilo tesné spojenie medzi vrstvami materiálov, je medzi vnútornú vrstvu a výstužnú vrstvu vložená spojovacia vrstva. Spojovacia vrstva je zvyčajne vyrobená zo špeciálnych lepidiel alebo náterových materiálov na zlepšenie pevnosti spojenia medzi vrstvami a stability celkovej konštrukcie.
Ďalšie voliteľné štruktúry:
Vývojový kruh alebo vývojový bod: V niektorých lekárskych aplikáciách sa na uľahčenie pozorovania pomocou röntgenových alebo iných zobrazovacích techník pridáva do rúrky vyvolávací krúžok alebo vyvolávací bod, ktorý je zvyčajne vyrobený zo zliatiny platiny a irídia, pozlátených alebo nerádiotransparentných polymérnych materiálov.
Dizajn výstužného rebra: V niektorých vysokotlakových aplikáciách alebo aplikáciách s vysokým zaťažením sa na vonkajšiu stranu rúry pridávajú výstužné rebrá, aby sa ďalej zlepšila jej konštrukčná pevnosť a stabilita.
Systém ohýbania riadený krúžkom ťahaným drôtom: V aplikáciách, kde sa vyžaduje presná kontrola uhla ohybu, môže byť navrhnutý ohýbací systém riadený krúžkom ťahaním drôtu, aby sa zabezpečilo, že rúra si môže počas používania zachovať stabilný tvar a výkon.

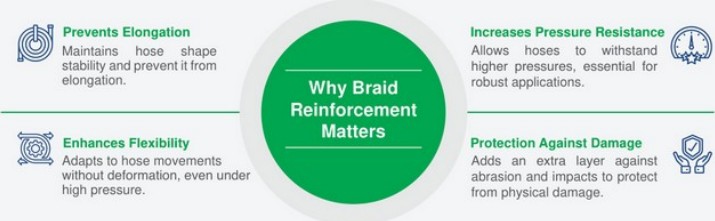

Aká je kľúčová úloha výstužného materiálu Vystužené opletením ?

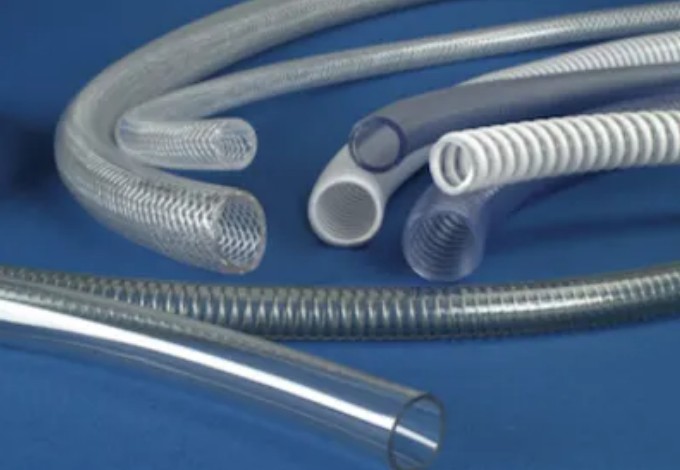

Výstužný materiál Braid Reinforced Tubing hrá zásadnú úlohu pri zlepšovaní jeho výkonu. Výstužný materiál sa zvyčajne nachádza v strednej vrstve rúrky a je vytvorený opletením alebo navinutím na zvýšenie pevnosti, húževnatosti a odolnosti rúrky v tlaku. Nasledujú kľúčové úlohy výstužného materiálu a jeho podrobný popis:
1. Zlepšite odpor v tlaku:
Splietané výstužné materiály (ako je drôt z nehrdzavejúcej ocele, Kevlar®, LCP atď.) môžu výrazne zlepšiť odolnosť potrubia v tlaku, takže si stále môže zachovať štrukturálnu stabilitu pri vysokom tlaku. Napríklad pletený vystužený katéter vyrobený z oceľového drôtu 304 a medicínskych polymérnych materiálov môže účinne zabrániť prehýbaniu katétra a zvýšiť jeho odolnosť voči tlaku. Okrem toho aplikácia opletených vystužených rúrok vo vysokotlakových potrubiach tiež ukazuje, že ich výstužné materiály dokážu odolať hydraulickému tlaku až 5000 PSI.
2. Vylepšený výkon riadenia torzného momentu:
Konštrukčný dizajn spleteného vystuženého materiálu mu umožňuje poskytovať dobrú kontrolu krútenia. V lekárskych pomôckach, ako sú zavádzacie systémy aortálnej chlopne a elektrofyziologické mapovacie katétre, je vysoká účinnosť riadenia torzie Vystužené opletením zabezpečuje stabilitu a presnosť katétra pri zložitých operáciách. Okrem toho môže výstužný materiál Braid Reinforced Tubing optimalizovať jeho torzný výkon úpravou uhla a hustoty opletenia.
3. Zabráňte predĺženiu a deformácii:
Splietané výstužné materiály môžu účinne zabrániť predĺženiu alebo deformácii potrubia počas používania. Napríklad v hydraulických systémoch môžu opletené vystužené rúry zachovať stálosť svojho tvaru a vyhnúť sa deformácii v dôsledku únavy materiálu aj pri vysokom tlaku a dynamickom zaťažení. Táto vlastnosť je obzvlášť dôležitá pre zdravotnícke pomôcky, ktoré vyžadujú presné ovládanie, ako sú neurovaskulárne mikrokatétre a ovládateľné puzdrá.
4. Poskytnite dodatočnú ochranu:
Splietané výstužné materiály nielen zlepšujú mechanické vlastnosti potrubia, ale poskytujú mu aj dodatočnú fyzickú ochranu. Napríklad v flexibilných spojovacích rúrach odolných voči výbuchu je stredná výstužná vrstva zvyčajne zložená z drôteného pletiva alebo výstužných materiálov z vlákien, ktoré môžu účinne zabrániť vonkajším nárazom a opotrebovaniu a zabezpečiť pevnosť a stabilitu spojenia. Okrem toho môžu pletené výstužné materiály ďalej zlepšiť svoju odolnosť proti opotrebovaniu a protišmykové vlastnosti zvýšením drsnosti povrchu potrubia alebo pridaním protišmykového povlaku.
5. Optimalizujte využitie materiálu:
Konštrukčný dizajn pletených výstužných materiálov umožňuje ich optimalizáciu podľa silových požiadaviek komponentov, čím sa naplno prejavia ich výhody vysokej pevnosti. Napríklad v kompozitných materiáloch môžu byť sieťoviny spletené vláknami usporiadané smerovo podľa smeru sily komponentu, aby sa zlepšila účinnosť využitia výstužných materiálov. Tento dizajn nielen zlepšuje celkový výkon potrubia, ale tiež znižuje náklady na použitie materiálu.
6. Prispôsobte sa rôznym pracovným prostrediam:
Rozmanitosť a prispôsobiteľnosť splietaných výstužných materiálov im umožňuje prispôsobiť sa rôznym pracovným prostrediam. Napríklad v gumových hadiciach pre jadrovú energiu je výstužná vrstva zvyčajne tkaná alebo navinutá vláknitými materiálmi. Tieto materiály majú vysokú pevnosť a húževnatosť, čo môže účinne zlepšiť ťahové a tlakové vlastnosti hadice. Okrem toho sa pletené výstužné materiály môžu prispôsobiť rôznym pracovným podmienkam úpravou svojich spôsobov tkania (ako plátnová väzba, keprová väzba, krížová väzba atď.), čím sa zabezpečí, že hadica môže pracovať stabilne v rôznych zložitých prostrediach.
Aplikácia z Rúrky vystužené opletením

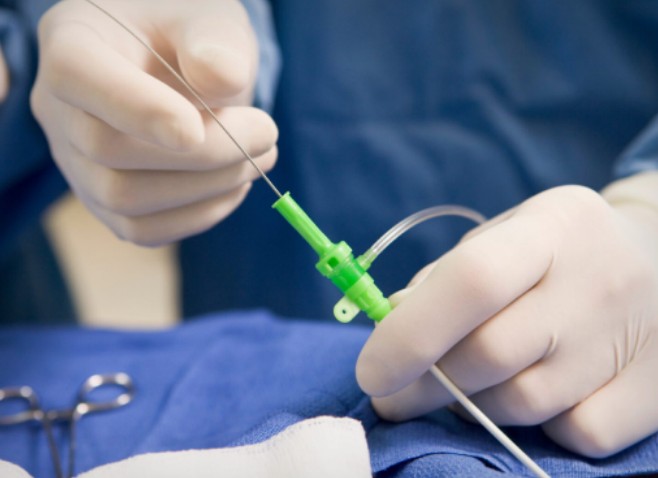

Raid Reinforced Tubings sú široko používané vo viacerých medicínskych oblastiach vďaka ich vynikajúcemu výkonu a flexibilite. Ich vysoký výkon riadenia krútiaceho momentu a dobrá biokompatibilita z nich robí dôležitú súčasť kľúčového lekárskeho vybavenia, ako je minimálne invazívna chirurgia a intervenčná terapia.
1. Koronárna intervencia: Rúrky vystužené opletením hrajú dôležitú úlohu pri koronárnej intervencii. Ich vysoká tlaková odolnosť a dobrá torzná kontrola im umožňujú hladko prejsť zložitými cievnymi štruktúrami, čím zaisťujú bezpečnosť a efektivitu operácie. Napríklad vystužené hadičky opletením sa používajú v kľúčových zariadeniach, ako sú balónové katétre a zavádzacie systémy aortálnej chlopne.
2. Elektrofyziologický zásah: Pri elektrofyziologickej intervencii sú vďaka vysokej účinnosti kontroly torzie a dobrej vodivosti vystužených hadičiek opletením ideálnou voľbou pre elektrofyziologické mapovacie katétre. Môžu poskytnúť presné riadenie krútiaceho momentu na zabezpečenie stabilnej navigácie katétra v zložitých srdcových štruktúrach.
3. Štrukturálna srdcová intervencia: Rúrky vystužené opletením sú tiež široko používané pri štrukturálnej srdcovej intervencii. Ich vysoká podporná sila a dobrý výkon proti ohybu im umožňujú efektívne podporovať implantáciu zložitých štruktúr, ako sú srdcové chlopne.
4. Periférna vaskulárna intervencia: Pri periférnej cievnej intervencii im vysoká flexibilita a dobrá torzná odolnosť Rúrky vystužené opletením umožňujú prispôsobiť sa zložitým cievnym cestám a zabezpečiť hladký priebeh operácie.
5. Neurologická intervencia: Aplikácia Rúrky vystužené opletením pri neurologickej intervencii je obzvlášť výrazná. Jeho vysoký výkon pri torznej kontrole a dobrá biokompatibilita mu umožňujú prejsť zložitými neurovaskulárnymi štruktúrami, čo zaisťuje presnosť a bezpečnosť operácie.
6. Zásah moču: Pri urologickej intervencii jej vysoká flexibilita a dobrý výkon proti ohybu umožňujú vystuženým hadičkám prejsť cez zložité štruktúry močového systému, aby sa zabezpečil hladký priebeh operácie.
7. Respiračný zásah: Aplikácia Braid Reinforced Tubings in respiratory intervention is also becoming more and more extensive. Its high flexibility and good anti-bending performance enable it to pass through complex respiratory tract structures to ensure the smooth progress of the operation.
8. Mikrokatéter: Aplikácia Braid Reinforced Tubings in microcatheters is particularly prominent. Its high torsion control performance and good anti-bending performance enable it to pass through complex vascular structures to ensure the accuracy and safety of the operation.
9. Systém dodávania aortálnej chlopne: Aplikácia Braid Reinforced Tubings in aortic valve delivery systems is also very extensive. Its high pressure resistance and good torsion control performance enable it to pass through complex vascular structures smoothly to ensure the safety and effectiveness of the operation.
10. Riaditeľné puzdro: Aplikácia Rúrky vystužené opletením v ovládateľných pošvách je tiež veľmi výrazný. Jeho vysoká torzná kontrola a dobrá odolnosť proti ohybu mu umožňujú prejsť zložitými cievnymi štruktúrami, čím zaisťujú presnosť a bezpečnosť operácie.
11. Vodiace katétre: Vo vodiacich katétroch sa tiež široko používajú vystužené hadičky. Jeho vysoká flexibilita a dobrá odolnosť proti ohybu mu umožňujú prejsť zložitými cievnymi štruktúrami a zabezpečiť hladký priebeh operácie.
Prečo môže Rúrky vystužené opletením stať sa kľúčovou súčasťou vysoko presného lekárskeho ošetrenia?
Rúrky vystužené opletením sa stali nepostrádateľným a dôležitým produktom v modernej medicíne vďaka ich vynikajúcemu výkonu a flexibilným prispôsobeným službám. Jeho výkonnostné výhody sa odrážajú najmä v nasledujúcich aspektoch:
Vysoká odolnosť proti roztrhnutiu a pevnosť stĺpika: Rúrky vystužené opletením výrazne zlepšujú odolnosť trubice voči tlaku vložením kovovej alebo vláknitej pletenej štruktúry medzi dve vrstvy materiálu. Tento dizajn mu umožňuje udržiavať štrukturálnu stabilitu pri vysokom tlaku a je vhodný pre aplikácie, ktoré vyžadujú vysokú spoľahlivosť.
Napríklad v lekárskej oblasti sa hadičky vystužené vrkočmi široko používajú v perkutánnych koronárnych katétroch, balónikových katétroch, neurovaskulárnych mikrokatétroch a iných zariadeniach na zabezpečenie ich stability a bezpečnosti v zložitých cievnych štruktúrach.
Vynikajúci výkon prenosu krútiaceho momentu: Stredná vrstva Braid Reinforced Tubing je zvyčajne tkaná kovovými drôtmi alebo vláknami a tento štrukturálny dizajn jej poskytuje dobrú torznú kontrolu.
V lekárskych prístrojoch, ako sú zavádzacie systémy aortálnej chlopne a elektrofyziologické mapovacie katétre, vysoký výkon regulácie torzie Braid Reinforced Tubings zaisťuje presnosť a stabilitu katétra pri zložitých operáciách. Splietaná vystužená polyimidová trubica (PI), ktorú poskytuje spoločnosť Zeus, má navyše vynikajúce schopnosti prenosu krútiaceho momentu a je vhodná pre aplikácie, ktoré vyžadujú vysokú flexibilitu a pevnosť.
Nastaviteľná tvrdosť: Rúrky vystužené opletením môže upraviť kombináciu materiálov a hustotu opletenia podľa potrieb zákazníka, aby sa dosiahlo prispôsobenie rôznej tvrdosti. Táto flexibilita mu umožňuje prispôsobiť sa rôznym aplikačným scenárom, od mäkkých katétrov až po pevné podporné štruktúry, aby vyhovovali špecifickým potrebám.
Napríklad PI opletené rúrky kombinujú vysokú pevnosť a tepelnú odolnosť PI materiálov s flexibilitou pletených štruktúr, aby sa stali kompozitným rúrkovým materiálom s vynikajúcou kontrolou krútenia, pružnosťou, pevnosťou a tlačením.
Krátka dodacia lehota a stabilná výroba: Keďže materiály vnútornej a vonkajšej vrstvy možno vyrábať nezávisle, výrobný proces hadičiek vystužených opletením je efektívnejší a môže skrátiť cyklus dodávky. Zároveň jeho výrobné prostredie zvyčajne spĺňa 10 000-úrovňový štandard čistých priestorov, aby sa zabezpečilo, že kvalita produktu spĺňa požiadavky aplikácií zdravotníckych pomôcok. Táto efektívna výrobná metóda nielenže zlepšuje efektivitu výroby, ale tiež znižuje výrobné náklady, čím sa produkt stáva konkurencieschopnejším na trhu.
Prispôsobená služba: Prispôsobená služba Rúrky vystužené opletením je vrcholom. Zákazníci si môžu vybrať materiály vnútornej a vonkajšej vrstvy a výstužné materiály ako PTFE, PI, PEBAX, TPU, PA atď. podľa špecifických potrieb, aby vyhovovali potrebám rôznych aplikačných scenárov.
Napríklad, braided reinforced polyimide tube (PI) and PI Glide™ tube provided by Zeus can adjust the number of nodes per inch (PPI) and the number of turns per inch (WPI) according to the specifications to meet different performance requirements. In addition, the customized service also includes adjustments in size, color, surface treatment, etc. to ensure that the product is perfectly adapted to specific application scenarios.
Následné spracovanie: Aby sa ešte viac zlepšil výkon a použiteľnosť produktu, hadičky vystužené opletením zvyčajne podstupujú sériu úprav po spracovaní, ako je tvarovanie špičky, lepenie, zužovanie a iné procesy. Tieto úpravy môžu zlepšiť konektivitu a prevádzkyschopnosť trubice, vďaka čomu je spoľahlivejšia v zložitých prostrediach. Napríklad vnútorná a vonkajšia vrstva PI opletenej rúrky sú potiahnuté pokročilým procesom ponárania, aby sa zabezpečila jej dobrá chemická kompatibilita a mechanické vlastnosti.
Budúci vývojový trend Rúrky vystužené opletením sa odráža najmä v týchto aspektoch:
Inovácia materiálu: S vývojom novej materiálovej technológie bude Braid Reinforced Tubings používať viac vysokovýkonných vláknitých materiálov, ako je aramid, uhlíkové vlákno atď., aby sa zlepšili ich ľahké a vysoko pevné vlastnosti. Zároveň sa zvýši aj používanie materiálov šetrných k životnému prostrediu, ako sú recyklovateľné a biologicky rozložiteľné materiály, čo povedie priemysel k trvalo udržateľnému rozvoju.
Technologický pokrok: Aplikácia intelligent manufacturing and automation equipment will improve production efficiency and product quality. The development of 3D braiding technology will enhance the production capacity of braided sleeves with complex structures and broaden their application scenarios. In addition, the application of intelligent materials, such as shape memory alloys and intelligent textiles, will give braided catheters the ability to adapt and self-repair, improving their reliability and service life under extreme conditions.
Rozšírenie aplikačných oblastí: Polia aplikácie Rúrky vystužené opletením sa bude ďalej rozširovať najmä v oblasti medicínskej techniky (ako sú endoskopy a katétre), novej energetiky (zariadenia na veternú a solárnu energiu) atď. S akceleráciou urbanizácie a popularizáciou konceptu výstavby inteligentných miest sa zvyšuje dopyt po inteligentnom riadení systémov podzemných potrubných sietí, čo prinesie nové možnosti rozvoja pre Braid Reinforced Tubings.
Inteligencia a udržateľnosť: S rozvojom technológie internetu vecí bude Braid Reinforced Tubings integrovať viac senzorov a komunikačných modulov na realizáciu monitorovania v reálnom čase a nahrávania údajov o stave potrubia a poskytovať presnejšiu informačnú podporu pre údržbu mestskej potrubnej siete. Zároveň s podporou konceptu obehového hospodárstva bude výroba Braid Reinforced Tubings využívať viac recyklovateľných materiálov, aby sa znížil dopad na životné prostredie.
Prispôsobená služba: V budúcnosti bude prispôsobená služba Braid Reinforced Tubings flexibilnejšia, aby vyhovovala potrebám rôznych aplikačných scenárov. Napríklad optimalizáciou zloženia materiálu a výrobného procesu budú mať vystužené plastové rúry lepšie mechanické vlastnosti a chemickú stabilitu, aby sa prispôsobili náročnejším aplikačným prostrediam. Okrem toho, s posilnením trendov personalizovanej spotreby, budú pletené vystužené rúry poskytovať viac prispôsobené služby, ako sú špeciálne špecifikácie a funkčné prispôsobenie, aby vyhovovali potrebám rôznych príležitostí.
S neustálym pokrokom vedy o materiáloch a inžinierskych technológií sa výkon a rozsah použitia hadičiek vystužených opletením ďalej rozšíri. V budúcnosti sa kombinácia kevlarovej výstuže a nerezového opletu priblíži potrebám vyššej pevnosti a nižšej hmotnosti. Konštrukcia PTFE obloženia a vysokotlakových potrubí bude zároveň inteligentnejšia, aby spĺňala požiadavky na vysokú presnosť v zložitých pracovných podmienkach.
V lekárskej oblasti, Rúrky vystužené opletením bude aj naďalej podporovať rozvoj minimálne invazívnej chirurgie a intervenčnej liečby, najmä vo vysoko presných oblastiach, akými sú neurovaskulárne a kardiovaskulárne. V priemyselnej oblasti sa bude jeho aplikácia v scenároch vysokotlakových, odolných voči korózii a nárazom naďalej rozširovať, čím sa bude poskytovať silná podpora inteligentnej výrobe a ekologickej výrobe.
