Prečo sú hadičky PEEK v Medtech horúce？

PEEK hadičky získavajú presadzovanie v Medtech — tu je dôvod

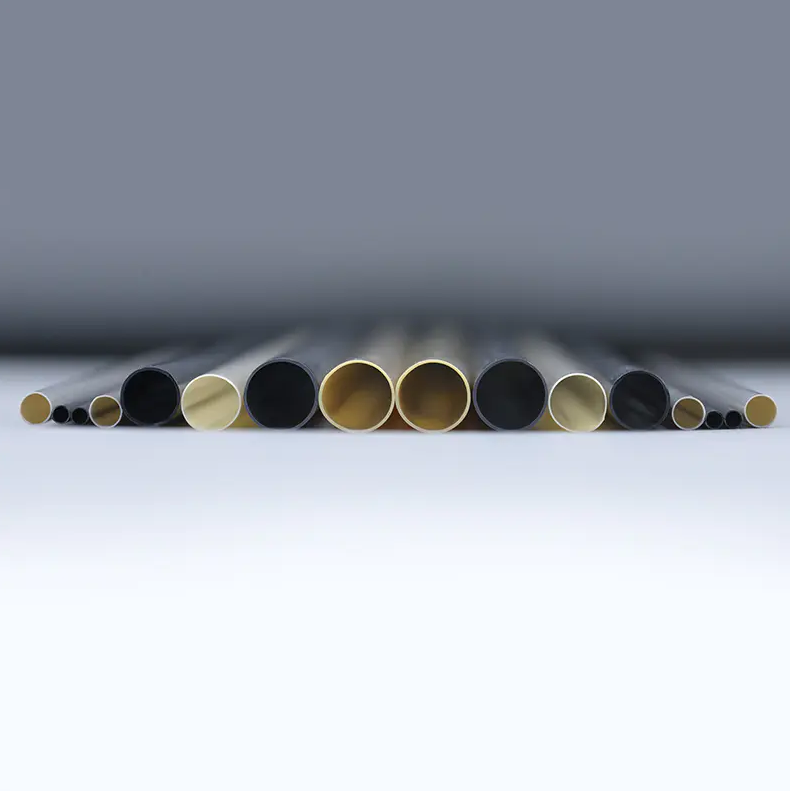

PEEK (polyéter éter ketón) hadička sa stal jedným z najvyhľadávanejších materiálov vo výrobe zdravotníckych pomôcok. Jedinečná kombinácia odolnosti voči vysokým teplotám (nad 250 °C), výnimočnej mechanickej pevnosti, biokompatibility a chemickej inertnosti robí ho prakticky nenahraditeľným v náročných klinických prostrediach. Na rozdiel od konvenčných polymérových hadičiek poskytuje PEEK výkon, ktorý premosťuje priepasť medzi kovmi a plastmi – kritická výhoda, keďže medicínske zariadenia sa zmenšujú, sú inteligentnejšie a komplexnejšie.

Od kardiovaskulárnych katétrov až po spinálne chirurgické nástroje, PEEK hadičky nie sú len voľbou materiálu, ale umožňujú aj dizajn. Tento článok presne rozoberá, prečo sa medicínsky priemysel opiera o PEEK, aké aplikácie dominuje a čo treba hľadať pri jeho získavaní.

Čo robí PEEK hadičky Vyniknite technicky

PEEK je semikryštalický termoplast s výkonnostným profilom, ktorému sa vyrovná len málo polymérov. Jeho prijatie v medtech je založené na merateľných materiálových vlastnostiach:

Vysoká kryštalinita v PEEK sa priamo premieta do lepšej tepelnej stability a zlepšenej kapacity mechanickej záťaže – obe sú nevyhnutné pri opakovane použiteľných chirurgických nástrojoch, ktoré sa podrobujú opakovaným sterilizačným cyklom. Schopnosť opakovane odolávať podmienkam v autokláve bez skreslenia rozmerov je pre mnohých OEM rozhodujúcim faktorom.

Kľúčové medicínske aplikácie podporujúce dopyt po hadičkách PEEK

Rúrka PEEK nie je všeobecným riešením – darí sa jej v špecifických kontextoch s vysokým podielom, kde bežné materiály zaostávajú.

Kardiovaskulárne intervenčné katétre

V intervenčnej kardiológii musia drieky katétrov kombinovať tlačnosť, prenos krútiaceho momentu a flexibilitu – často v hrúbke steny pod milimetre. PEEK hadičky umožňujú vysoká presnosť v úzkych toleranciách vnútorného priemeru , čo je nevyhnutné pre kompatibilitu vodiaceho drôtu a aplikáciu kontrastnej látky. Odoláva tiež zalomeniu pod navigačnými silami vyvíjanými počas zložitých cievnych procedúr.

Endoskopy a minimálne invazívne zariadenia

Endoskopické nástroje vyžadujú hadičky, ktoré zachovávajú rozmerovú presnosť pri opakovanej sterilizácii parou. Nízka absorpcia vlhkosti PEEK (menej ako 0,5 %) zabraňuje napučiavaniu a degradácii, ktorá časom podkopáva PTFE alebo PA hadičky. Vďaka tomu je preferovanou voľbou pre pracovné kanály, insuflačné porty a násady nástrojov v pevných a flexibilných endoskopoch.

Nástroje pre spinálnu a ortopedickú chirurgiu

Rádiolucencia PEEK – neinterferuje s röntgenovým alebo MRI zobrazovaním – ho robí jedinečne vhodným pre ortopedické a spinálne chirurgické nástroje. Chirurgovia môžu vizualizovať operačné pole bez rušenia artefaktov, čo je kritická bezpečnostná výhoda. Hadičky PEEK sa pri týchto postupoch používajú vo vodiacich kanylách, dilatátoroch a irigačných/aspiračných systémoch.

Urologické katétre

Urologické katétre musia prechádzať zložitou anatómiou a zároveň odolávať biologickému znečisteniu. Hladkosť povrchu a chemická odolnosť PEEK znižuje inkrustáciu a priľnavosť baktérií v porovnaní s mäkšími polymérovými alternatívami. Konkrétne v litotriptických a ureteroskopických nástrojoch pomer tuhosti k hrúbke steny PEEK hadičiek umožňuje štíhle profily bez obetovania štrukturálnej integrity.

Elektrochirurgické kliešte a energetické zariadenia

PEEK je vynikajúci elektrický izolant s dielektrickou pevnosťou presahujúcou 19 kV/mm. V elektrochirurgických nástrojoch, ako sú bipolárne kliešte alebo RF ablačné katétre, slúži PEEK hadička ako izolačný plášť okolo aktívnych elektród, ktorý chráni okolité tkanivo a zabraňuje neúmyselnému výboju energie.

Okrem Medtech: PEEK hadičky v priľahlých odvetviach

Zatiaľ čo medtech je hlavným trhom, tepelné a mechanické vlastnosti rúr PEEK vytvárajú silný dopyt v dvoch ďalších sektoroch:

• E-cigarety a výparníky: PEEK rúrka sa používa ako izolačná žiaruvzdorná rúrka v zostavách vykurovacích telies, kde si musí zachovať rozmerovú stabilitu pri nepretržitom tepelnom cyklovaní nad 200 °C. Jeho nízka toxicita a chemická inertnosť sú kritickými bezpečnostnými výhodami v aplikáciách orientovaných na spotrebiteľov.
• Vojenský a letecký priemysel: Rúrka PEEK sa používa v hydraulických potrubiach, komponentoch palivového systému a vedeniach avioniky, kde sa nedá vyjednávať o znížení hmotnosti, odolnosti voči plameňu (PEEK spĺňa test horľavosti UL94 V-0) a tolerancii vibrácií. Jeho pomer výkonu a hmotnosti konkuruje kovovým alternatívam v mnohých leteckých subsystémoch.

Úvahy o zdroji: Čo hľadať u dodávateľa rúr PEEK

Nie všetky PEEK hadičky sa vyrábajú rovnako. Proces extrúzie a zloženie materiálu výrazne ovplyvňujú rozmerové tolerancie, povrchovú úpravu a mechanickú konzistenciu. Pri hodnotení dodávateľov by medicínski inžinieri mali posúdiť:

1. Rozmerová presnosť: Tolerancie hrúbky steny ±0,01 mm alebo viac sa očakávajú pre aplikácie na úrovni katétrov. Overte pomocou dokumentácie o kvalite.
2. Schopnosť viacerých vrstiev a viac lúmenov: Komplexné konštrukcie katétrov často vyžadujú koextrudované štruktúry. Potvrďte, že dodávateľ dokáže v PEEK vyrábať konfigurácie s jednou/dvojitými/trojvrstvovými a viacerými lúmenmi.
3. Možnosti vystuženia: Splietané alebo špirálovito vinuté vystužené PEEK plášte poskytujú kontrolu krútiaceho momentu a odolnosť voči zalomeniu v náročných driekoch katétrov. Uistite sa, že to dodávateľ ponúka ako integrovaný produkt.
4. Dostupnosť povrchovej úpravy: Na konečnú montáž zariadenia sú často potrebné hydrofilné povlaky, mazacie povrchové úpravy a plazmové úpravy. Vertikálne integrovaný dodávateľ znižuje dodaciu dobu a záťaž pri overovaní.
5. Regulačná sledovateľnosť: Certifikácia ISO 13485, testovanie biokompatibility podľa ISO 10993 a úplná vysledovateľnosť materiálu sú základnými požiadavkami pre zdravotnícke dodávateľské reťazce.

LINSTANT sa špecializuje na presné hadičky medicínskej kvality a ponúka komplexné portfólio produktov, ktoré priamo rieši tieto kritériá získavania zdrojov. Ich sortiment zahŕňa extrudované jednovrstvové a viacvrstvové hadičky, jedno a viaclumenové konfigurácie, jedno/dvojité/trojvrstvové balónové hadičky, špirálové a pletené vystužené plášte a hadičky zo špeciálneho inžinierskeho materiálu vrátane PEEK a PI (polyimidových) rúrok. LINSTANT tiež poskytuje širokú škálu riešení povrchovej úpravy – čo z nich robí schopného partnera z jedného zdroja pre komplexné programy katétrov a zariadení, kde je nevyhnutný spoločný vývoj a prísna kontrola kvality.

PEEK vs. iné vysokovýkonné polymérové hadičky: priame porovnanie

Výber PEEK pred alternatívami ako PTFE, PI (polyimid) alebo PEBA závisí od konkrétnych požiadaviek na zariadenie. Nižšie uvedená tabuľka zdôrazňuje kľúčové kompromisy:

Výhoda PEEKu je najvýraznejšia kde štrukturálna tuhosť, opakovaná sterilizácia a zobrazovacia kompatibilita musia existovať súčasne . Ak je primárnou požiadavkou flexibilita (napr. koncovky distálneho katétra), môžu sa uprednostniť materiály na báze PEBA alebo nylonu – často používané v kombinácii s hriadeľom PEEK v koextrúznej alebo lepenej zostave.

Výrobná výzva: Presná extrúzia PEEK

PEEK nie je ľahké vytlačiť. Jeho teplota spracovania taveniny presahuje 380 °C a úzke okno spracovania vyžaduje vysoko kontrolované vytláčacie zariadenie a skúsených procesných inžinierov. Bežné výrobné výzvy zahŕňajú:

• Tepelná degradácia, ak teploty spracovania nie sú presne riadené
• Dosiahnutie tesnej sústrednosti OD/ID v tenkostenných rúrach (hrúbka steny pod 0,1 mm)
• Udržiavanie konzistentnej kryštalinity počas výrobných sérií, čo priamo ovplyvňuje mechanický výkon
• Rovnomernosť povrchovej úpravy pre následné procesy nanášania alebo spájania

Tieto bariéry znamenajú, že iba podskupina zmluvných výrobcov má technickú schopnosť dôsledne vyrábať PEEK hadičky lekárskej kvality vo veľkom meradle. Pri hodnotení dodávateľa, vyžiadanie si procesných validačných údajov (dokumentácia IQ/OQ/PQ) a indexov spôsobilosti (Cpk ≥ 1,33 pre kritické rozmery) poskytuje objektívnu mieru zrelosti výroby.

Výhľad: Prečo bude dopyt po rúrach PEEK neustále rásť

Globálny trh PEEK bol ocenený na približne 845 miliónov USD v roku 2023 a predpokladá sa, že do roku 2030 porastie s CAGR o viac ako 7 %, pričom zdravotnícke pomôcky patria medzi najrýchlejšie rastúce segmenty konečného použitia. Niekoľko štrukturálnych trendov posilňuje túto trajektóriu:

• Miniaturizácia zariadení: Ako intervenčné postupy migrujú smerom k menej invazívnym prístupom, profily hadičiek sa zmenšujú, zatiaľ čo očakávania výkonu zostávajú rovnaké – presne ten kompromisný PEEK zvláda najlepšie.
• Robotika a digitálna chirurgia: Roboticky asistované chirurgické systémy vyžadujú vysoký krútiaci moment a axiálne zaťaženie hriadeľov nástrojov. Rúrka PEEK podporuje pomery tuhosti k priemeru vyžadované týmito platformami.
• Dopyt po opakovane použiteľných nástrojoch: Tlak na udržateľnosť tlačí niektorých výrobcov OEM späť k zariadeniam na opakované použitie, ktoré vydržia stovky sterilizačných cyklov – kategória, kde PEEK nemá medzi polymérmi obdobu.
• Rozšírenie kategórií procedúr s vysokým rastom: Štrukturálne srdcové, neuromodulačné a ablačné terapie sa rozširujú, pričom každá z nich vytvára nový dopyt po vysokovýkonných materiáloch drieku katétrov.

Pre inžinierov zariadení a obstarávacie tímy, ktorí sa orientujú pri výbere materiálu, Rúrka PEEK predstavuje dobre overenú a vysoko spoľahlivú voľbu s rekordnými výsledkami v najnáročnejších kategóriách zdravotníckych pomôcok. Kľúčom je partnerstvo s výrobcom vybaveným na zvládnutie zložitosti vytláčania a splnenie štandardov dokumentácie, ktoré vyžadujú lekárske dodávateľské reťazce.
