PTFE leptaná trubica sa používa predovšetkým pri výrobe vysoko presných zdravotníckych pomôcok vrátane kardiovaskulárnych katétrov, vaskulárnych stentov a nervových implantátov. Jeho základná hodnota spočíva v kombinácii ultra nízkeho trenia s vynikajúcou biokompatibilitou a chemickou odolnosťou, vďaka čomu je nepostrádateľný všade tam, kde hadičky musia hladko kĺzať v ľudskom tele bez spúšťania nežiaducich reakcií. Leptaná trubica z PTFE, aplikovaná chemickým leptaním na vonkajšie priemery katétrov a používaná spolu s teplom zmrštiteľnou hadičkou FEP, vytvára odolnú vnútornú výstelku lúmenu, ktorá dramaticky znižuje trenie pri zachovaní štrukturálnej integrity.
Čo je PTFE leptaná trubica a ako sa vyrába?

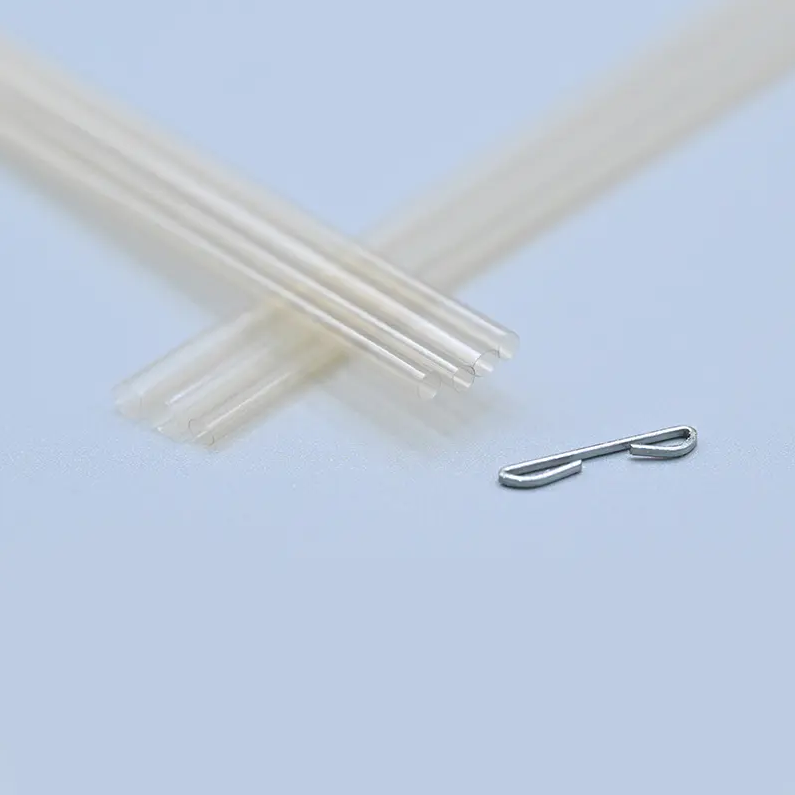

Leptaná trubica z PTFE (polytetrafluóretylénu) je špecializovaná trubica z fluórovaného polyméru, ktorej vonkajší povrch bol chemicky upravený, aby sa zlepšila schopnosť lepenia. Vo svojom prirodzenom stave sa PTFE ťažko spája s inými materiálmi kvôli jeho nepriľnavosti. Chemické leptanie – zvyčajne s použitím naftalénu sodného alebo podobných činidiel – upravuje povrch na molekulárnej úrovni a vytvára reaktívne miesta, ktoré umožňujú lepidlám a povlakom vytvoriť silnú väzbu.
V aplikáciách zdravotníckych pomôcok sa leptaná PTFE trubica nanesie na vonkajší priemer (OD) katétrov a potom sa spáruje s teplom zmrštiteľnou hadičkou FEP (Fluorinated Ethylene Propylene). Keď sa FEP teplom zmrští, zapuzdrí PTFE vložku a pevne ju uzamkne na mieste, čím vytvorí hladký vnútorný lúmen s nízkym trením. Táto dvojmateriálová konštrukcia je široko používaná v intervenčných a chirurgických katétroch.
Kľúčové aplikácie leptanej trubice z PTFE
PTFE leptaná trubica sa vo veľkej miere používa v kardiovaskulárnych a neurochirurgických disciplínach, kde presnosť a biokompatibilita sú nesporné. Nižšie sú uvedené primárne oblasti použitia:
Kardiovaskulárne katétre
Pri katetrizácii srdca musí katéter viesť kľukaté arteriálne cesty s minimálnym odporom. PTFE leptaná trubica poskytuje vnútorná výstelka s nízkym trením ktorý umožňuje, aby sa vodiace drôty a balónikové katétre pohybovali hladko, čím sa skracuje čas procedúry a minimalizuje sa trauma cievy. Jeho chemická inertnosť zaisťuje, že nereaguje s kontrastnými látkami, fyziologickým roztokom alebo zložkami krvi.
Systémy na zavádzanie cievnych stentov
Katétre na zavádzanie stentu vyžadujú precíznu posuvnosť a sledovateľnosť. PTFE vložka znižuje trenie medzi stentom a stenou katétra, čo umožňuje kontrolované a presné nasadenie stentu. Pri koronárnych a periférnych cievnych intervenciách to môže byť rozdiel medzi úspešným umiestnením a procedurálnou komplikáciou.
Nervové implantáty a neurochirurgické zariadenia
V neurochirurgii sa leptané trubice PTFE používajú v elektródach hlbokej mozgovej stimulácie (DBS), komorových skratoch a iných nervových implantátoch. Materiál je vynikajúca dielektrická izolácia (dielektrická pevnosť približne 60 kV/mm) chráni citlivé elektrické signály, pričom jeho biokompatibilita minimalizuje reaktivitu tkaniva počas dlhodobých implantačných období.
Diagnostická a intervenčná endoskopia
Pracovné kanály v endoskopoch a bronchoskopoch vystlané PTFE profitujú z chemickej odolnosti materiálu, najmä pri vystavení enzymatickým čistiacim prostriedkom a dezinfekčným prostriedkom. Nepriľnavý povrch tiež zabraňuje priľnutiu biologických usadenín na stenu lúmenu.
Liečivo potiahnuté balónikové (DCB) katétre
V balónových systémoch uvoľňujúcich liečivo vložka z PTFE zaisťuje hladké skladanie a rozkladanie balónika počas nafukovania, pričom zostáva chemicky inertná voči povlaku liečiva, čím sa zachováva účinnosť liečiva počas podávania.
Šesť hlavných výhod leptanej trubice z PTFE
Nasledujúca tabuľka sumarizuje šesť hlavných výhod výkonu a ich význam pre konštrukciu zdravotníckych zariadení:
| Výhoda | Kľúčový parameter | Výhoda aplikácie |
|---|---|---|
| Optimálna mazivosť | Koeficient trenia už od 0,04 | Hladká navigácia katétra v cievach |
| Biokompatibilita | V súlade s normou ISO 10993 | Bezpečné pre dlhodobú implantáciu |
| Dielektrická izolácia | ~60 kV/mm dielektrická pevnosť | Integrita signálu v nervových implantátoch |
| Chemická odolnosť | Odoláva prakticky všetkým rozpúšťadlám a kyselinám | Stabilný pri sterilizačných a čistiacich procesoch |
| Odolnosť voči poveternostným vplyvom | Stabilný od -200°C do 260°C | Spoľahlivá pri sterilizácii (EtO, gama, autokláv) |
| Spomaľovanie horenia | Hodnotenie UL94 V-0 | Zvýšená bezpečnosť v elektrochirurgickom prostredí |
Optimálna mazivosť
PTFE má zvyčajne jeden z najnižších koeficientov trenia zo všetkých pevných materiálov medzi 0,04 a 0,10 v závislosti od zaťaženia a rýchlosti. Pre intervencie na báze katétra to znamená zníženú silu pri zavádzaní, menšie nepohodlie pacienta a nižšie riziko perforácie cievy počas zložitej navigácie. Pri leptaní a kombinácii s FEP over-tubingom sa táto lubricita zachová, zatiaľ čo pevnosť spoja sa výrazne zlepší.
Biokompatibilita
PTFE je klasifikovaný ako biologicky inertný materiál a v implantovateľných zariadeniach sa používa od 50. rokov minulého storočia. Nespúšťa zápalové reakcie, ľahko neabsorbuje proteíny a je odolný voči adhézii baktérií. PTFE leptané trubice používané v kardiovaskulárnych a nervových aplikáciách musia spĺňať Normy biokompatibility ISO 10993 , ktoré hodnotia cytotoxicitu, senzibilizáciu a systémovú toxicitu – kritériá, ktoré PTFE neustále spĺňa.
Dielektrická izolácia
S dielektrickou konštantou približne 2,1 a dielektrickou pevnosťou blízkou 60 kV/mm poskytuje PTFE leptaná trubica vynikajúcu elektrickú izoláciu. Toto je rozhodujúce pri nervových stimulačných elektródach a elektrofyziologických katétroch, kde by únik signálu mohol ohroziť výkon zariadenia alebo spôsobiť neúmyselnú stimuláciu tkaniva.
Chemická odolnosť
PTFE je chemicky inertný voči takmer všetkým známym rozpúšťadlám, kyselinám a zásadám – vrátane koncentrovanej kyseliny sírovej, kyseliny fluorovodíkovej a väčšine organických rozpúšťadiel. Vďaka tomu sú PTFE leptané skúmavky kompatibilné s agresívnymi sterilizačnými prostriedkami a kontrastnými médiami používanými pri postupoch riadených zobrazovaním. Výrobcovia zariadení profitujú z dlhšej skladovateľnosti a stabilného výkonu počas viacerých sterilizačných cyklov.
Odolnosť voči poveternostným vplyvom a teplote
PTFE si zachováva svoje mechanické a chemické vlastnosti vo výnimočnom teplotnom rozsahu, od -200 °C až 260 °C . Táto stabilita znamená, že zariadenia si zachovávajú svoju rozmerovú presnosť a povrchové vlastnosti vďaka etylénoxidu (EtO), gama žiareniu a sterilizácii v autokláve – čo sú všetky bežné metódy pri výrobe zdravotníckych pomôcok.
Spomaľovanie horenia
PTFE dosahuje hodnotenie spomaľovania horenia UL94 V-0, čo znamená, že samozháša do 10 sekúnd po odstránení zdroja plameňa a nekvapká z neho horiace častice. V elektrochirurgických a energeticky založených katétroch je táto vlastnosť kritickým bezpečnostným faktorom, najmä v prostrediach operačných sál, kde sa musí minimalizovať riziko vznietenia.
Leptaná trubica PTFE vs. iné materiály vložky katétra
Inžinieri zariadení často porovnávajú PTFE s alternatívnymi materiálmi vložky. Nižšie uvedená tabuľka poskytuje priame porovnanie:
| Materiál | Koeficient trenia | Biokompatibilita | Maximálna teplota (°C) | Chemická odolnosť | Leptateľnosť (leptané) |
|---|---|---|---|---|---|
| PTFE (leptané) | 0,04 – 0,10 | Výborne | 260 | Výborne | Vysoká (po leptaní) |
| FEP | 0,10 – 0,20 | Dobre | 200 | Dobre | Mierne |
| Nylon (PA) | 0,15 – 0,40 | Dobre | 120 | Mierne | Vysoká |
| PEEK | 0,35 – 0,45 | Výborne | 250 | Dobre | Vysoká |
Kombinácia najnižšieho trenia a najširšej chemickej odolnosti PTFE v spojení s leptacou schopnosťou z neho robí preferovanú voľbu pre vnútorné výstelky katétrov – najmä pri zložitých, minimálne invazívnych procedúrach, kde je výkon vodiaceho drôtu kritický.
Úvahy o dizajne pri špecifikácii leptanej trubice z PTFE
Technici, ktorí špecifikujú PTFE leptanú trubicu pre aplikácie katétra alebo implantátu, by mali vyhodnotiť nasledujúce parametre:
- Hrúbka steny: Tenšie steny (napr. 0,001"–0,003") zmenšujú stopu vonkajšieho priemeru pri zachovaní klzkosti; kritické pre dizajny katétrov s vysokým počtom francúzskych katétrov.
- Hĺbka a rovnomernosť leptania: Nedostatočné leptanie znižuje priľnavosť k FEP alebo adhezívnym vrstvám; nadmerné leptanie môže zhoršiť mechanické vlastnosti. Konzistentná povrchová aktivácia po celej dĺžke trubice je nevyhnutná.
- Rozmerové tolerancie: Tolerancie vnútorného a vonkajšieho priemeru priamo ovplyvňujú priechodnosť lúmenu a kompatibilitu s vodiacimi drôtmi (napr. štandardné veľkosti 0,014", 0,018", 0,035").
- FEP zmršťovacia kompatibilita: Pomer zmrštenia, teplota zmrštenia a hrúbka steny FEP pretrubky musia byť v súlade s PTFE vložkou, aby sa zabezpečilo konzistentné spojenie bez dutín.
- Spôsob sterilizácie: PTFE je kompatibilný so sterilizáciou EtO, gama a elektrónovým lúčom, ale výrobcovia zariadení by mali overiť, že konkrétna šarža skúmaviek si po sterilizácii zachováva rozmerovú stabilitu.
Prečo si vybrať LINSTANT PTFE leptaná trubica Výroba
LINSTANT funguje takmer 20 000 metrov štvorcových výrobných priestorov v čistých priestoroch , plne v súlade s požiadavkami GMP – nevyhnutný základ pre výrobu leptaných PTFE trubíc lekárskej kvality, ktoré spĺňajú prísne požiadavky výrobcov kardiovaskulárnych a neurochirurgických zariadení.
Naša výrobná infraštruktúra je určená na výrobu presných fluórpolymérových rúrok a zahŕňa:
- 15 importovaných extrúznych liniek s rôznymi veľkosťami skrutiek a jednovrstvovými, dvojvrstvovými a trojvrstvovými koextrúznymi schopnosťami – umožňujúce výrobu PTFE rúrok s vysokou toleranciou v širokom rozmerovom rozsahu.
- 8 vyhradených extrúznych liniek PEEK , čo odzrkadľuje našu odbornosť v oblasti vysokovýkonného spracovania polymérov, ktoré sa rozširuje na rodiny PTFE a fluórpolymérov.
- 2 vstrekovacie linky , podporujúce výrobu koncových komponentov pre kompletnú montáž katétra.
- Takmer 100 sád zariadení na opletenie, navíjanie a poťahovanie , rozhodujúce pre výrobu zosilnených driekov katétrov, ktoré integrujú PTFE vložky.
- 40 súprav zváracích a tvárniacich zariadení podporujúce operácie tvarovania hrotov, spájania a montáže.
Tento integrovaný výrobný ekosystém znamená, že LINSTANT môže podporovať nielen dodávku leptanej trubice PTFE ako suroviny, ale aj jej následnú integráciu do hotových alebo polotovarových zostáv katétrov, čím sa znižuje zložitosť dodávateľského reťazca pre výrobcov OEM zariadení. Naša kapacita zaisťuje spoľahlivé vybavenie objednávok aj pri veľkoobjemových alebo multi-SKU programoch , čím sa spoločnosť LINSTANT stala strategickým výrobným partnerom pre globálne spoločnosti vyrábajúce zdravotnícke pomôcky.
PTFE leptaná trubica poskytuje jedinečnú kombináciu výkonnostných vlastností – optimálna mazivosť, biokompatibilita, dielektrická izolácia, chemická odolnosť, teplotná stabilita a retardácia horenia — že žiadny iný materiál sa v súčasnosti nezhoduje s aplikáciami vnútorného lúmenu katétra. Či už sa používa pri srdcovej katetrizácii, zavádzaní vaskulárneho stentu alebo nervových implantátoch, leptaný povrch umožňuje spoľahlivé spojenie s teplom zmrštiteľnými hadičkami FEP, čím sa notoricky známy neadhezívny materiál premení na precízne skonštruovanú lepiteľnú vložku. Keďže komplexnosť minimálne invazívnych zákrokov neustále rastie a populácia pacientov sa celosvetovo rozrastá, dopyt po vysokovýkonnej leptanej trubici PTFE bude len narastať.
