Na čo sa používajú teplom zmršťovacie hadičky?

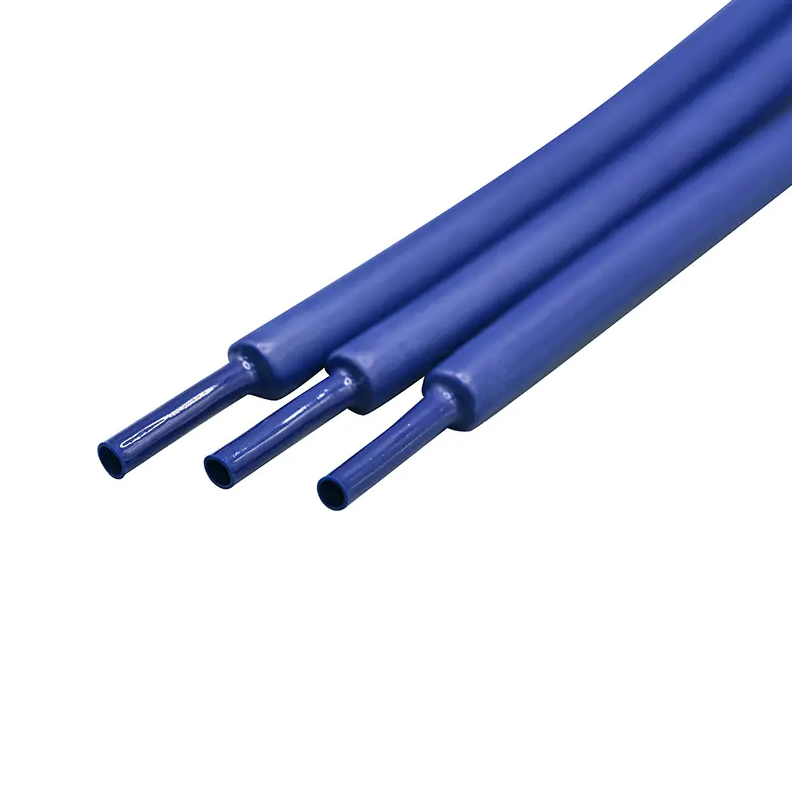

Teplom zmrštiteľné hadičky je termoplastová trubica, ktorá pri vystavení teplu sa stiahne a vytvorí tesný ochranný obal okolo drôtov, komponentov alebo lekárskych zariadení . Používa sa predovšetkým na elektrickú izoláciu, mechanickú ochranu, odľahčenie napätia, zväzovanie a tesnenie – a v medicínskych aplikáciách hrá rozhodujúcu úlohu pri konštrukcii katétrov, zapuzdrení zariadenia a presnom rozmerovom riadení zostáv hadičiek.

Hlavné funkcie Teplom zmrštiteľné hadičky

Teplom zmršťovacie hadičky slúžia širokému spektru funkčných úloh v rôznych odvetviach. Pochopenie týchto základných aplikácií pomáha inžinierom a dizajnérom vybrať si správny materiál a hrúbku steny pre ich špecifické potreby.

• Elektrická izolácia: Kryje odkryté vodiče, spájkované spoje a svorky, aby sa zabránilo skratom a chránilo pred napätím až niekoľko kilovoltov v závislosti od hrúbky steny.
• Mechanická ochrana: Chráni káble a komponenty pred oderom, chemikáliami, UV žiarením a vniknutím vlhkosti.
• Uvoľnenie napätia: Znižuje namáhanie v miestach vstupu káblov, predlžuje životnosť konektorov rozložením ohybových síl na väčšiu plochu.
• Balenie a organizácia: Zoskupuje viacero drôtov alebo rúrok do jednej, ovládateľnej zostavy.
• Identifikácia a farebné označenie: Dostupné v mnohých farbách na označovanie obvodov, čo umožňuje rýchlu a bezchybnú údržbu.
• Tesnenie: Varianty potiahnuté lepidlom vytvárajú vodotesné, environmentálne tesnenia okolo spojov a konektorov.


Teplom zmršťovacie hadičky pri výrobe zdravotníckych pomôcok

Medicínsky priemysel predstavuje jedno z najnáročnejších aplikačných prostredí pre teplom zmršťovacie hadičky. Tu to nie je len ochranný rukáv – je to konštruovaný komponent s priamymi dôsledkami pre bezpečnosť pacienta . Teplom zmršťovacie hadičky lekárskej kvality sa používajú v nasledujúcich kritických procesoch:

Konštrukcia katétra a vrstvenie

Teplom zmršťovacia hadička sa aplikuje počas montáže katétra na spojenie vrstiev, kontrolu vonkajšieho priemeru a vytvorenie hladkých atraumatických profilov. Typický driek balónového katétra môže používať a dvojvrstvový proces zmršťovania na laminovanie pletenej výstužnej vrstvy na vnútornú výstelku, čím sa dosiahne tlak pri roztrhnutí nad 20 atm pri zachovaní flexibility potrebnej na vaskulárnu navigáciu.

Tvarovanie hrotu a tvarovanie distálneho konca

Presná aplikácia tepla prostredníctvom zmršťovacej hadičky umožňuje konzistentnú geometriu hrotu – rozhodujúca pre vedenie katétrov cez kľukaté cievy. Tolerancie pri formovaní medicínskeho hrotu sú často v rámci ±0,01 mm vyžadujúce hadičky s predvídateľným, jednotným pomerom zmršťovania v každej šarži.

Zapuzdrenie snímačov a elektronických komponentov

Minimálne invazívne zariadenia často obsahujú na svojich distálnych koncoch tlakové senzory, termočlánky alebo zobrazovacie prvky. Teplom zmrštiteľné hadičky poskytujú biokompatibilný obal, ktorý chráni tieto komponenty pred telesnými tekutinami a zároveň zachováva elektrickú izoláciu počas celej životnosti zariadenia.

Technika prechodu hriadeľa a gradientu tuhosti

Aplikáciou zmršťovacej hadičky s rôznymi tvrdosťami a hrúbkou steny v rôznych zónach pozdĺž drieku katétra výrobcovia vytvárajú kontrolovaný gradient flexibility — tuhá proximálne pre tlačiteľné, flexibilné distálne pre sledovanie . Táto technika je ústredným prvkom moderného dizajnu intervenčného katétra a je jednou z definujúcich výhod spolupráce so skúsenými odborníkmi na hadičky.

Bežné materiály a ich vlastnosti

Výber materiálu určuje teplotu zmršťovania, pružnosť, chemickú odolnosť a biokompatibilitu. Nižšie uvedená tabuľka sumarizuje najpoužívanejšie materiály v medicínskom aj priemyselnom kontexte:

Kľúčové parametre, ktoré je potrebné zadať pri výbere Teplom zmrštiteľné hadičky

Výber nesprávnej hadičky môže viesť k poruchám spracovania, delaminácii alebo rozmerovým nezhodám. Pred obstarávaním alebo vývojom procesu musia byť jasne definované nasledujúce parametre:

• Dodávaný (rozšírený) vnútorný priemer: Musí byť väčší ako vonkajší priemer substrátu, aby sa umožnilo ľahké nakladanie bez deformácie substrátu.
• Obnovený (zmrštený) vnútorný priemer: Musí zodpovedať konečnému cieľovému rozmeru hotovej zostavy po úplnom tepelnom zmrštení.
• Hrúbka obnovenej steny: Určuje mechanickú pevnosť a mieru, do akej hadička prispieva k celkovému vonkajšiemu priemeru hotového zariadenia.
• Pomer zmrštenia: Bežné pomery sú 2:1, 3:1 a 4:1; vyššie pomery ponúkajú väčšiu flexibilitu pokrytia substrátom pri rôznych priemeroch.
• Teplota aktivácie: Musí byť v súlade s tepelnou toleranciou podkladových materiálov a akýchkoľvek vopred nanesených lepidiel alebo náterov.
• Certifikácia biokompatibility: Súlad s normou ISO 10993 je povinný pre akýkoľvek materiál v medicínskych aplikáciách v kontakte s pacientom.

Priemyselné a letecké aplikácie

Okrem lekárskych zariadení sú teplom zmršťovacie hadičky základom výroby káblových zväzkov v automobilovom, leteckom a kozmickom priemysle a v priemyselnej automatizácii. V letectve, MIL-DTL-23053 upravuje špecifikácie teplom zmršťovacích hadičiek, ktoré vyžadujú spomaľovanie horenia, odolnosť voči kvapalinám a nepretržitú prevádzkovú teplotu od -55 °C do 150 °C alebo vyššie. Automobilové aplikácie používajú polyolefín s lepiacou vrstvou na konektory pod kapotou odolné voči poveternostným vplyvom, kde vibrácie a tepelné cykly spôsobujú súčasne mechanické aj chemické namáhanie. V priemyselnej robotike flexibilné tepelné zmrštenie chráni káblové vedenia v kĺbových spojoch, ktoré môžu počas životnosti stroja prejsť desiatkami miliónov ohybových cyklov.

Ako LINSTANT aplikuje technológiu tepelného zmršťovania v lekárskych polymérových hadičkách

LINSTANT sa od svojho založenia v roku 2014 venuje medicínskym polymérnym hadičkám, pričom sa špecializuje na technológie extrúzneho spracovania, poťahovania a následného spracovania pre výrobcov zdravotníckych pomôcok na celom svete. Hlavná práca spoločnosti sa priamo prelína s aplikáciami teplom zmršťovacích hadičiek: konštrukcia hriadeľa katétra, laminácia balónikovej hadičky a inžinierstvo s gradientom tuhosti, to všetko závisí od druhu presného riadenia procesu zmršťovania, ktorý spoločnosť LINSTANT vyvinula počas viac ako desaťročí zameraných výrobných skúseností.

Portfólio produktov LINSTANT sa zameriava na celé spektrum potrieb konštrukcie katétrov a lekárskych hadičiek:

• Jednovrstvová a viacvrstvová extrudovaná hadička na konštrukciu drieku katétra
• Jednodumenové a viaclumenové konfigurácie pre komplexné, multifunkčné konštrukcie katétrov
• Jednovrstvová, dvojvrstvová a trojvrstvová balónová hadička — základná aplikácia, kde tepelne zmršťovacia laminácia priamo určuje silu roztrhnutia balónika, profil poddajnosti a rozmerovú konzistenciu
• Špirálové a spletené vystužené puzdrá navrhnuté na tlačenie a prenos krútiaceho momentu v zariadeniach na vaskulárny prístup
• PEEK a polyimidové (PI) rúrky pre náročné strojárske aplikácie vyžadujúce extrémnu chemickú a tepelnú odolnosť
• Riešenia povrchovej úpravy vrátane hydrofilných povlakov, ktoré sa často aplikujú po procese zmršťovania na zvýšenie klzkosti cievnych a urologických zariadení

Záväzok spoločnosti LINSTANT voči výrobcom zdravotníckych pomôcok je založený na presné schopnosti vývoja procesov a stabilný, opakovateľný výrobný výstup — dve vlastnosti, o ktorých nemožno vyjednávať, keď teplom zmršťovacie hadičky fungujú ako štrukturálny komponent v životne kritických zariadeniach, kde rozmerová odchýlka dokonca niekoľkých mikrónov môže ovplyvniť klinické výsledky.

Osvedčené postupy pri podávaní žiadosti Teplom zmrštiteľné hadičky v lekárskej výrobe

Dosiahnutie konzistentných výsledkov – najmä pri výrobe zdravotníckych pomôcok – si vyžaduje disciplinované riadenie procesu v každej fáze aplikácie zmršťovania:

1. Používajte kalibrované zdroje tepla: Teplovzdušné pištole, pece a systémy pretavenia na báze tŕňa musia byť kalibrované na ±5 °C alebo lepšiu, aby sa zabezpečilo rovnomerné zmrštenie bez nadmerného spracovania podkladových materiálov.
2. Presné rozmery tŕňa: OD tŕňa určuje obnovený ID hotovej zostavy; rozmerové variácie v tŕni sú primárnym zdrojom nezhody pri laminácii katétra.
3. Predsušte hygroskopické materiály: Materiály ako Pebax® absorbujú okolitú vlhkosť, ktorá môže spôsobiť dutiny alebo povrchové chyby počas spracovania zmršťovaním; štandardnou praxou pred spracovaním je predsušenie pri 60–80 °C počas 4–8 hodín.
4. Overte zmršťovacie profily kontrolou prvého výrobku: Zmerajte obnovený vonkajší priemer, hrúbku steny a kvalitu povrchu na prvých výrobných jednotkách predtým, ako sa zaviažete k úplnému výrobnému cyklu.
5. Dokumentujte a kontrolujte rýchlosti ochladzovania: Rýchle ochladenie môže zablokovať zvyškové napätie; riadené, postupné chladenie podporuje rozmerovú stabilitu, najmä vo viacvrstvových katétrových lamináciách, kde rôzne materiály majú rôzne koeficienty tepelnej rozťažnosti.

Často kladené otázky o tepelne zmršťovacích hadičkách

Aký pomer zmrštenia je najlepší pre lamináciu lekárskeho katétra?

Pre väčšinu procesov laminácie katétra a 2:1 PET zmršťovacia trubica s tenkou regenerovanou stenou (0,0005″–0,002″) je štandardnou voľbou. Pomer 4:1 sa používa, keď sa rozšírený priemer potrebuje prispôsobiť širokému rozsahu veľkostí substrátu, ako napríklad v zariadeniach vyrábajúcich viacero veľkostí katétrov na spoločnom upínacom zariadení.

Je možné spojiť vrstvy teplom zmršťovacej hadičky bez lepidla?

V mnohých procesoch laminácie katétra je tlaková sila zmršťovacej trubice – kombinovaná s teplom, ktoré zmäkčuje podkladové polymérne vrstvy – dostatočná na vytvorenie laminátového spoja bez samostatného lepidla. Avšak pre aplikácie vyžadujúce hermetické utesnenie alebo tam, kde sú vrstvové materiály chemicky nekompatibilné, sa používa koextrúzia tepelne zmrštiteľná alebo spojovacia vrstva.

Sú všetky teplom zmršťovacie hadičky biokompatibilné na lekárske použitie?

Nie ISO 10993 testovanie – zahŕňajúce cytotoxicitu, senzibilizáciu a hemokompatibilitu – sa vyžaduje pre akýkoľvek materiál, ktorý je v kontakte s pacientom. FEP, PTFE a špecifické druhy Pebax® a polyolefínu majú zavedené profily biokompatibility, ale pre regulačné predloženia orgánom FDA alebo CE pre označovanie je potrebná dokumentácia špecifická pre šaržu.

Aké tenké môžu byť steny teplom zmršťovacej trubice v presných lekárskych aplikáciách?

Ultratenká PET teplom zmrštiteľná hadička s regenerovanou hrúbkou steny 0,0005″ (12,7 µm) je dosiahnuteľný pre presnú prácu katétra, kde je kritická minimalizácia pridanej OD – najmä v neurovaskulárnych katétroch s pracovným priemerom menším ako 3 francúzske, kde každý mikrón pridanej hrúbky steny priamo ovplyvňuje sledovateľnosť zariadenia prostredníctvom cerebrovaskulárnej anatómie.
