Rýchla odpoveď: Čo Lekárske polyimidové hadičky Používa sa na
Lekárska polyimidová hadička je tenkostenná, vysokovýkonná plastová hadička extrudovaná alebo odlievaná z polyimidovej živice, používaná hlavne ako výstelka, plášť alebo štrukturálna vrstva vo vnútri katétrov, mikrokatétrov, vodiacich drôtov a iných minimálne invazívnych aplikačných zariadení. Vyberá sa preto, že polyimid môže byť formovaný do veľmi tenkých, presných stien, v niektorých prevedeniach pod 0,001 palca , pričom si stále zachováva významnú pevnosť v ťahu, vysokú teplotnú stabilitu a odolnosť voči rozpúšťadlám, čo je kombinácia, s ktorou sa obyčajné nylonové alebo štandardné PTFE hadičky vo všeobecnosti nemôžu zhodovať pri rovnakej hrúbke steny. Bežné použitie zahŕňa vložky katétrov, drieky mikrokatétrov, povlaky vodiacich drôtov, vložky zavádzacieho puzdra, zariadenia na neurovaskulárny a kardiovaskulárny prístup, komponenty na podávanie liečiv a kanály endoskopických nástrojov.
Nasledujúce časti pokrývajú vlastnosti materiálu, vnútornú štruktúru, veľkosť, porovnanie polyimidu s PTFE a PEEK, výrobné úvahy a súbor často kladených otázok zozbieraných zo skutočného inžinierstva zariadení a rozhovorov o zdrojoch týkajúcich sa lekárskych polyimidových hadičiek.

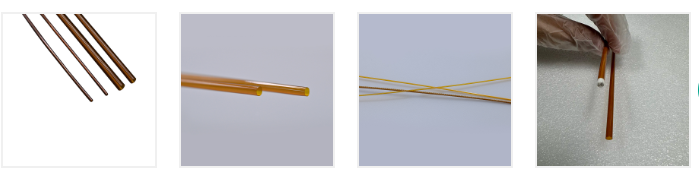

Čo sú to lekárske polyimidové hadičky
Polyimid je aromatický polymér vytvorený z opakujúcich sa imidových väzieb, chemickej štruktúry, ktorá dáva materiálu nezvyčajnú tepelnú a mechanickú stabilitu pre plast. Vo forme hadičiek sa polyimidová živica zvyčajne spracováva extrúziou alebo metódou kontinuálneho odlievania na tŕň, čo je súčasťou toho, prečo môžu lekárske polyimidové hadičky dosiahnuť hrúbku steny oveľa tenšiu, než akú dokáže spoľahlivo udržať extrúzia väčšiny ostatných technických plastov. Hotová trubica často nesie charakteristický jantárový až zlatohnedý odtieň spojený s polyimidovými filmovými materiálmi, čo je vizuálny znak, ktorý tiež uľahčuje identifikáciu počas montáže.
Pretože tenkostenná lekárska polyimidová hadička udržiava vonkajší profil zariadenia malý, pričom stále prispieva k skutočnej mechanickej podpore, často sa vyberá ako základná vložka vnútri viacvrstvových driekov katétrov, kde každý zlomok milimetra pridanej hrúbky steny znižuje priestor dostupný pre pracovný lúmen. Toto je hlavný dôvod, prečo sa polyimidové hadičky pre mikrokatétre a iné priestorovo obmedzené neurovaskulárne nástroje stali štandardnou voľbou materiálu medzi inžiniermi zariadení pracujúcimi na prístupových platformách s malým priemerom.
Polyimidová hadička je tiež cenená pre svoj povrch s relatívne nízkym trením a konzistentnú toleranciu vnútorného priemeru, čo je dôležité, keď sa hadička používa ako polyimidová vložka katétra, okolo ktorej bude postavený tuhší vonkajší driek alebo výstužný oplet.
Vnútri trubice: Typická konštrukcia vrstiev
Lekárske polyimidové hadičky sa zriedkavo používajú úplne samostatne v hotovom zariadení. Bežnejšie je to základná alebo krycia vrstva v rámci viacvrstvovej konštrukcie katétra alebo puzdra. Nižšie uvedený výrezový diagram ukazuje spoločné usporiadanie, aj keď presná kombinácia vrstiev sa líši podľa dizajnu zariadenia.
- Vonkajší náter - voliteľná lubrikačná alebo farebne označená vonkajšia vrstva nanesená na základnú trubicu na manipuláciu a identifikáciu.
- Výstuž vrkoča alebo cievky - voliteľné kovové alebo polymérové opletenie umiestnené medzi vrstvami na zvýšenie odolnosti proti zalomeniu a prenosu krútiaceho momentu.
- Polyimidová stena (základná rúrka) - primárna extrudovaná alebo liata polyimidová vrstva, ktorá nesie väčšinu mechanického a tepelného výkonu rúrky.
- Lumen (vnútorný otvor) - otvorený kanál prechádzajúci trubicou, dimenzovaný podľa funkcie cieľového zariadenia, ako je dráha vodiaceho drôtu alebo kanál na dodávanie liečiva.
- Celá dĺžka trubice - kontinuálna dokončená hadica vyrobená pred narezaním na pracovné dĺžky špecifické pre zariadenie.
Kľúčové vlastnosti, ktoré sú dôležité pre dizajn zariadenia
Tepelná stabilita
Polyimid si zachováva svoje mechanické vlastnosti v širšom teplotnom rozsahu ako väčšina plastov hadičiek používaných v zdravotníckych pomôckach, čo je dôležité počas krokov spájania pretavením, sterilizačných cyklov a akéhokoľvek procesu, pri ktorom je hadička vystavená teplu, zatiaľ čo sú k nej pripevnené iné komponenty.
Mechanická pevnosť vo vzťahu k hrúbke steny
Charakteristickým znakom lekárskych polyimidových hadičiek je to, akú pevnosť v ťahu si zachovávajú aj pri extrémne tenkej hrúbke steny. To umožňuje inžinierom navrhnúť zariadenie s malým vonkajším priemerom, ktoré stále odoláva roztrhnutiu alebo delaminácii počas navigácie cez kľukatú anatómiu.
Odolnosť voči chemikáliám a rozpúšťadlám
Polyimid dobre odoláva mnohým bežným rozpúšťadlám a čistiacim prostriedkom používaným pri výrobe zariadenia, čo znižuje riziko degradácie vložky počas krokov spájania, poťahovania alebo pretavovania vo viacvrstvovom katétri.
Dielektrická a elektrická izolácia
Polyimid je silný elektrický izolátor, vlastnosť, ktorá sa prenáša z jeho širokého použitia v aplikáciách flexibilnej izolácie obvodov a drôtov mimo medicíny a ktorá sa stáva relevantnou v zariadeniach, ktoré integrujú snímacie alebo ablačné prvky v blízkosti hadičiek.
Vlastnosti povrchu pre montáž zariadenia
Relatívne hladký vnútorný povrch s nízkym trením a úzka tolerancia vnútorného priemeru robia z polyimidovej hadičky praktickú polyimidovú vložku katétra, cez ktorú sa počas procedúry opakovane posúvajú vodiace drôty alebo iné nástroje.
Typická veľkosť podľa aplikácie zariadenia
Nižšie uvedená tabuľka sumarizuje všeobecné rozsahy vnútorného priemeru v bežných kategóriách zariadení, ktoré používajú lekárske polyimidové hadičky pre katétre a súvisiace aplikačné systémy. Presná veľkosť je vždy definovaná konkrétnym dizajnom zariadenia a cieľovou anatómiou.
| Kategória zariadenia | Typický vnútorný priemer | Typická úloha vrstvy |
|---|---|---|
| Neurovaskulárny mikrokatéter | Okolo 0,4 mm | Základná vložka pod vrkoč |
| Diagnostický katéter | Okolo 0,9 mm | Vnútorná vložka |
| Vložka vodiaceho drôtu | Okolo 0,3 mm | Povlak alebo kryt cievky |
| Zavádzacia vložka plášťa | Okolo 1,2 mm | Vnútorná vložka under braid |
| Endoskopický pracovný kanál | Okolo 2,8 mm | Vložka pracovného kanála |
| Katéter na podávanie liekov | Okolo 0,6 mm | Výstelka dodávacieho lúmenu |
Bežné možnosti hrúbky steny a tolerancie
Tenkostenné lekárske polyimidové hadičky sa zvyčajne vyrábajú v celom rozsahu štandardných hrúbok stien, čo poskytuje technikom zariadení východiskový bod pred požiadavkou na akékoľvek prispôsobenie veľkosti. Pretože tolerancie vytláčania polyimidu môžu byť tesné vzhľadom na celkovú hrúbku steny, aj tie najtenšie štandardné možnosti zostávajú praktické pre aplikácie nosnej vložky, a nie čisto kozmetické krytiny.
Polyimid verzus PTFE a PEEK pre lekárske hadičky
Hadičky PTFE sa široko používajú tam, kde sú prioritou extrémne nízke trenie a široká chemická inertnosť, ale vo všeobecnosti sa nedajú vytlačiť na rovnaké tenké steny s tesnou toleranciou, aké dosahujú hadičky z lekárskeho polyimidu, a majú tendenciu byť náchylnejšie na tečenie pri zaťažení. Rúrka PEEK ponúka silnú mechanickú húževnatosť a často sa vyberá pre tuhšie časti hriadeľa, ale jej schopnosť hrúbky steny pri veľmi malých priemeroch je zvyčajne menej priaznivá ako polyimid a je to ťažší materiál na spracovanie na ultra tenké vložky.
V praxi mnoho konštrukcií viacvrstvových katétrov používa polyimid ako vnútornú výstelku pre jeho pevnosť v tenkej stene a rozmerovú presnosť, PTFE ako lubrikačný vnútorný povlak, kde je prioritou sklz, a PEEK alebo podobné technické plasty v tuhších proximálnych častiach drieku, kde je väčšia mechanická pevnosť ako tenkosť steny.
| Nehnuteľnosť | Polyimid | PTFE | PEEK |
|---|---|---|---|
| Schopnosť tenkých stien | Veľmi vysoká | Mierne | Nižšia |
| Mazavosť povrchu | Mierne | Veľmi vysoká | Mierne |
| Hromadná mechanická húževnatosť | Dobré na tenké steny | Nižšia, prone to creep | Vysoká |
Zachovanie majetku pri zvýšenej teplote
Spájanie pretavením, kroky tepelného zmršťovania a sterilizačné procesy vystavujú komponenty katétra zvýšenej teplote počas výroby alebo prípravy. Ilustratívna tabuľka nižšie porovnáva, ako stúpajú relatívne trendy zachovania vlastností pre polyimid, PTFE a PEEK pri spracovaní alebo používaní, na základe všeobecných vzorcov správania materiálov, ktoré sa bežne uvádzajú v zdrojoch polymérového inžinierstva, a nie na špecifickom laboratórnom teste.
Kde sa bežne používajú lekárske polyimidové hadičky
Polyimidové hadičky pre mikrokatétre sú jednou z najviditeľnejších aplikácií, ale materiál sa objavuje v širšom súbore kategórií zariadení, keď sa zohľadnia výhody jeho tenkej steny a rozmerovej stability.
- Neurovaskulárne prístupové zariadenia vrátane mikrokatétrov používaných na navigáciu malých, kľukatých mozgových ciev.
- Kardiovaskulárne katétre, kde polyimidová vložka katétra podporuje opletený alebo stočený vonkajší driek.
- Povlaky a vložky vodiaceho drôtu, ktoré potrebujú tenké, rozmerovo stabilné vonkajšie pokrytie.
- Zavádzacie puzdrá a zavádzacie systémy pre štrukturálne srdcové a periférne vaskulárne postupy.
- Endoskopické nástrojové kanály a vložky pracovných kanálov.
- Lumeny katétra na podávanie liečiv a tekutín, kde je dôležitá chemická odolnosť voči podávanému činidlu.
- Elektrofyziologické a diagnostické drieky katétrov, ktoré kombinujú polyimidovú výstelku so snímacími alebo ablačnými komponentmi.
Výrobné úvahy pre inžinierov zariadení
Extrúzia verzus viacvrstvová koextrúzia
Jednovrstvová lekárska polyimidová hadička funguje dobre ako samostatná vložka, ale mnohé návrhy vyžadujú viacvrstvové alebo viaclumenové konštrukcie postavené v jednom kontinuálnom procese, čo znižuje počet montážnych krokov a spojov v hotovom zariadení.
Integrácia opletu a cievky
Keď sa vyžaduje prenos krútiaceho momentu alebo odolnosť proti zalomeniu, na základnú polyimidovú rúrku sa pred nanesením vonkajšieho plášťa pridá opletená alebo špirálová vrstva, čo je proces, ktorý si vyžaduje prísnu kontrolu rozmerovej konzistencie podkladovej vložky, aby sa predišlo nerovnomernému pokrytiu výstužou.
Farebné kódovanie a identifikácia
Pretože v jednom zariadení môže byť prítomných viacero lúmenov alebo vrstiev, pri výrobe sa často používajú farebne označené vonkajšie povlaky alebo pigmentované vrstvy, ktoré operátorom a montážnym technikom pomáhajú rozlišovať medzi trubicami podobnej veľkosti.
Požiadavky na prispôsobenie veľkosti a tolerancie
Štandardné možnosti hrúbky steny a priemeru pokrývajú väčšinu bežných platforiem zariadení, ale spolupráca s dodávateľom polyimidových hadičiek lekárskej kvality, ktorý dokáže vyhovieť požiadavkám na prispôsobenie veľkosti, je užitočná pre zariadenia s nezvyčajnými požiadavkami na lúmen alebo profil.
Bežné chyby, ktorým sa treba vyhnúť pri špecifikácii polyimidových hadičiek
- Určenie hrúbky steny bez potvrdenia jej interakcie s plánovanou výstužnou vrstvou opletu alebo špirály.
- Prehliadanie rozdielu v mazaní povrchu v porovnaní s PTFE, keď je klzný výkon vodiaceho drôtu prioritou.
- Predpokladajme, že jedna hrúbka steny funguje pre celú dĺžku zariadenia namiesto zvažovania skosených alebo prechodových zón.
- Výber dodávateľa bez potvrdenia schopnosti tolerancie vnútorného priemeru pre aplikácie s tesným lúmenom.
- Preskočenie skorých rozhovorov s výrobcom lekárskych polyimidových hadičiek o tom, ako sa hadička spojí so susednými vrstvami počas montáže.
O Ningbo Linstant Polymer Materials
Od svojho založenia v roku 2014 sa Ningbo Linstant Polymer Materials Co., Ltd. špecializuje na extrúzne spracovanie, poťahovanie a následné spracovanie lekárskych polymérových hadičiek. Zameranie spoločnosti na výrobcov zdravotníckych pomôcok sa sústreďuje na presnosť, konzistentný výstup a rozmanité možnosti vývoja procesov.
Linstant prevádzkuje kontrolované dielenské prostredie s rozlohou takmer 20 000 metrov štvorcových, ktoré je vybavené 15 dovážanými extrúznymi linkami pokrývajúcimi rôzne veľkosti skrutiek s jedno, dvoj a trojvrstvovou koextrúznou schopnosťou, ôsmimi extrúznymi linkami PEEK, dvomi vstrekovacími linkami, takmer 100 sád tkacích, pružiacich a nanášacích zariadení a štyridsiatimi súpravami zváracích a tvarovacích zariadení.
Pokrytie produktov zahŕňa extrudované jednovrstvové a viacvrstvové hadičky, jedno a viaclumenové hadičky, jedno, dvoj a trojvrstvové balónové hadičky, špirálové a opletené vystužené plášte, špeciálny inžiniersky materiál PEEK a PI hadičky a celý rad riešení povrchovej úpravy. Ako výrobca medicínskych polyimidových hadičiek a dodávateľ medicínskych polyimidových hadičiek sa Linstant riadi filozofiou, že materiály sú základom a remeselné spracovanie je kľúčom, vytvára prepojené platformy naprieč fluoroplastmi, polyimidmi, procesmi pletenia a povrchovou úpravou.
Skupina, ktorá pôsobí prostredníctvom dcérskych spoločností, ktoré riadia svoje vlastné špecializované oblasti, pričom zostáva úzko koordinovaná, pracuje na prehĺbení inovácie produktov a kvality služieb ako dodávateľ polyimidových hadičiek medicínskej kvality pre partnerov v celom odvetví medicínskych technológií.
Často kladené otázky
Q1. Čo sú to lekárske polyimidové hadičky?
Tenkostenná plastová hadička vytlačená alebo odliata z polyimidovej živice, používaná ako výstelka, plášť alebo štrukturálna vrstva vo vnútri katétrov, mikrokatétrov a podobných minimálne invazívnych zariadení.
Q2. Na čo sa používa polyimidová hadica?
Bežne sa používa ako vložka katétra, komponent drieku mikrokatétra, povlak vodiaceho drôtu, vložka zavádzacieho puzdra a vložka pracovného kanála v endoskopických nástrojoch.
Q3. Prečo sa polyimid používa v zdravotníckych pomôckach?
Spája veľmi tenkú dosiahnuteľnú hrúbku steny so zmysluplnou pevnosťou v ťahu, tepelnou stabilitou a chemickou odolnosťou, čo je kombinácia, ktorú je ťažké zladiť s inými plastmi hadíc pri rovnakej hrúbke steny.
Q4. Aké sú výhody polyimidových rúrok?
Medzi kľúčové výhody patrí pevnosť tenkej steny, tesná rozmerová tolerancia, vysoká teplotná stabilita, dobrá chemická odolnosť a silné elektrické izolačné vlastnosti.
Q5. Aké aplikácie používajú lekárske polyimidové hadičky?
Neurovaskulárne a kardiovaskulárne katétre, mikrokatétre, vložky vodiacich drôtov, zavádzacie puzdrá, endoskopické kanály a katétre na dodávanie liečiv bežne používajú polyimidové hadičky.
Q6. Je polyimidová hadička vhodná pre katétre?
Áno, polyimidové hadičky pre katétre sú bežnou voľbou ako vnútorná krycia vrstva, najmä v dizajnoch drieku katétrov s malým priemerom a viacvrstvových katétrov.
Q7. Aký je rozdiel medzi polyimidovými a PTFE hadicami?
Polyimid generally holds thinner walls with higher tensile strength, while PTFE offers lower surface friction and broader chemical inertness, so many devices use both together in different layers.
Q8. Polyimid vs PEEK, čo je lepšie pre lekárske hadičky?
Ani jedno nie je všeobecne lepšie. Polyimid vyhovuje aplikáciám tenkostenných vložiek, zatiaľ čo PEEK sa často vyberá pre tuhšie proximálne časti drieku, kde je väčšia mechanická pevnosť ako tenkosť steny.
