Prečo? Vystužené polyimidové hadičky Je preferovanou voľbou pre lekárske katétre
Lekárska vystužená polyimidová hadička sa používa v katétroch, pretože kombinuje extrémne tenkú stenu s vysokou pevnosťou v ťahu, presným prenosom krútiaceho momentu a silnou odolnosťou proti zalomeniu , ktorá umožňuje konštruktérom zariadení zostaviť drieky katétrov, ktoré prechádzajú úzkymi, kľukatými cievnymi cestami bez toho, aby sa obetovala tlačivosť alebo štrukturálna integrita. Samotná polyimidová živica už ponúka vynikajúcu rozmerovú stabilitu a chemickú odolnosť a keď sa pridá splietaná alebo stočená kovová výstužná vrstva, hadička získa mechanickú pevnosť potrebnú na tlačné, krútiace a ohýbacie pohyby, ktoré si vyžadujú intervenčné postupy. Táto kombinácia je dôvodom, prečo sa vystužený polyimid stal štandardnou konštrukčnou metódou vo vodiacich katétroch, mikrokatétroch, zavádzacích puzdrách a prístupových zariadeniach používaných pri kardiovaskulárnych, neurovaskulárnych a periférnych cievnych procedúrach.
Nižšie uvedené časti prechádzajú vedou o materiáloch, výstužnými štruktúrami, výkonnostnými rozdielmi v porovnaní s nevystuženými hadičkami, bežnými oblasťami použitia a výrobnými faktormi, ktoré tvarujú hotový vystužený polyimidový driek katétra.

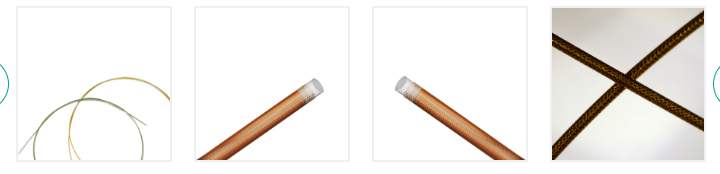

Čo sú lekárske vystužené polyimidové hadičky
Vystužená polyimidová hadička pre katétre je kompozitná rúrkovitá štruktúra vytvorená zo základnej polyimidovej vrstvy, kovovej výstužnej vrstvy, ako je drôt z nehrdzavejúcej ocele alebo niklu a titánu, a často zo sekundárneho polymérového plášťa. Polyimidová vrstva, ktorá sa zvyčajne nanáša najskôr procesom odlievania z rozpúšťadla alebo extrúzie, tvorí veľmi tenkú a rozmerovo stabilnú vnútornú stenu. Proces opletenia alebo navíjania potom ovinie jemný drôt okolo tejto základnej vrstvy, po čom vonkajší polymérový povlak uzamkne výstuž na mieste a vytvorí hladký súvislý vonkajší povrch.
Tento vrstvený prístup je dôvod, prečo sa konštrukcia často popisuje ako opletená polyimidová hadička katétra alebo špirálovo vystužené polyimidové rúrky, v závislosti od vzoru použitého pre vrstvu drôtu. Pletené konštrukcie zvyčajne uprednostňujú prenos krútiaceho momentu a odolnosť proti roztrhnutiu, zatiaľ čo špirálové konštrukcie uprednostňujú flexibilitu a odolnosť proti zalomeniu pozdĺž zakrivenej anatómie.
Vrstvy konštrukcie jadra
- Vnútorná polyimidová vložka: poskytuje hladký povrch lumenu s nízkym trením a tenkú, rozmerovo stabilnú základnú stenu
- Výstužná vrstva: pletený alebo stočený jemný drôt, ktorý pridáva kontrolu krútiaceho momentu, odolnosť proti roztrhnutiu a odolnosť proti zalomeniu
- Vonkajší polymérový plášť: uzamyká výstuž v polohe a vytvára hladký vonkajší profil na sledovanie cez vaskulatúru
Kľúčové vlastnosti materiálu, vďaka ktorým je Polyimid vhodný pre katétre
Polyimid je vybraný ako základná vrstva pre vystuženú hadičku katétra kvôli jeho rovnováhe medzi pevnosťou tenkej steny, tepelnou stabilitou a chemickou odolnosťou. V porovnaní s mnohými inými technickými polymérmi používanými v extrudovaných lekárskych hadičkách umožňuje polyimid tenšej stene niesť podobné mechanické zaťaženie, ktoré priamo podporuje menšie vonkajšie priemery katétrov bez toho, aby sa vzdali veľkosti lúmenu.
Pretože nevystužený polyimid je relatívne tuhý a môže byť náchylný na zalomenie pod ostrými polomermi ohybu, inžinieri katétrov pridávajú pletenú alebo stočenú výstuž, aby kompenzovali miernu flexibilitu pri zachovaní pevnosti a tenkostenných výhod základného polyméru. Toto je jeden z hlavných dôvodov lekárska vystužená polyimidová hadička je špecifikovaný namiesto použitia samotného polyimidu vo väčšine konštrukcií drieku katétrov.
Ako opletanie a navíjanie zlepšuje výkon hriadeľa katétra
K polyimidovej hadičke je pridaná výstuž, aby sa vyriešili tri praktické problémy, s ktorými sa inžinieri stretávajú pri navrhovaní driekov katétrov: udržiavanie priechodnosti lúmenu počas ohýbania, prenášanie rotačného krútiaceho momentu z proximálneho konca na distálny hrot a odolávanie vnútornému tlaku generovanému počas injekcie kontrastnej látky alebo nafukovania balónika. Pletená vrstva, zvyčajne vyrobená z jemného drôtu z nehrdzavejúcej ocele alebo niklového titánového drôtu tkaného v krížovom vzore, rozdeľuje napätie rovnomerne po obvode hadičky a je obzvlášť účinná na prenos krútiaceho momentu jedna k jednej vo vodiacich katétroch a zavádzacích systémoch.
Navinutá vrstva, naopak, obaľuje jeden alebo dvojitý drôt v špirálovom vzore pozdĺž dĺžky rúrky. Vystuženie cievky je vo všeobecnosti uprednostňované v častiach katétra, ktoré sa potrebujú ohýbať cez tesné anatomické krivky, ako sú distálne segmenty mikrokatétra, pretože otvorené stúpanie cievky odoláva zalomeniu a zároveň umožňuje hladké ohýbanie drieku.
Porovnanie vzorov výstuže
Mnohé hotové drieky katétrov sa nespoliehajú na jediný typ výstuže po celej dĺžke. Namiesto toho môže proximálny segment používať tesnejšie opletenie na tlačenie a krútiaci moment, zatiaľ čo distálny segment prechádza do otvorenej cievky kvôli flexibilite, čo je technika označovaná ako dizajn s premenlivou tuhosťou alebo prechodovou zónou. Tento hybridný prístup je bežný v vystužené polyimidové hadičky pre mikrokatétre kde distálny hrot musí navigovať malé, kľukaté cievy, zatiaľ čo proximálny driek stále potrebuje prenášať tlačnú silu.
Porovnanie výkonu: Vystužené vs nevystužené polyimidové rúrky
Praktická hodnota pridania výstužnej vrstvy je jasnejšia pri porovnaní vystužených a nevystužených polyimidových hadičiek naprieč výkonnostnými faktormi, ktoré sú pri katétrových aplikáciách najdôležitejšie. Nevystužené polyimidové hadičky fungujú dobre v priamych aplikáciách s nízkym krútiacim momentom, ako sú určité zavádzacie alebo ochranné puzdrá, ale sú obmedzené v scenároch, ktoré vyžadujú opakované ohýbanie, prenos krútiaceho momentu alebo vyššiu odolnosť proti roztrhnutiu.
Zhrnutie porovnania
| Výkonový faktor | Nevystužené Polyimide | Zosilnená Polyimide |
|---|---|---|
| Krútiaci moment Transmission | Obmedzené | Silné, takmer jedna k jednej |
| Kink Resistance | Mierne | Vylepšené pozdĺž zákrut |
| Trhací tlak Tolerance | Nižšia | Vysokáer |
| Typická aplikácia | Jednoduché puzdrá, vložky | Šachty katétrov, zavádzacie systémy |
Kde sa používajú lekárske vystužené polyimidové hadičky
Vystužené polyimidové hadičky sa objavujú v širokej škále kategórií minimálne invazívnych zariadení, pretože rovnaké hlavné výhody, tenká stena, vysoká pevnosť a predvídateľná ohybnosť, sa vzťahujú na mnohé rôzne klinické potreby. Nasledujúca tabuľka uvádza bežné kategórie zariadení, kde sa táto konštrukcia hadičiek zvyčajne vyskytuje.
| Kategória zariadenia | Prečo? Reinforced Polyimide Is Used |
|---|---|
| Vodiace katétre | Krútiaci moment control and thin wall for larger inner lumen |
| Mikrokatétre | Flexibilita with kink resistance in small vessels |
| Dodávacie puzdrá | Sila prasknutia počas nasadenia zariadenia |
| Prístupové katétre | Konzistentná tlačnosť po kľukatých cestách |
| Riaditeľné hriadele katétrov | Predvídateľné správanie ohybu pre kontrolu špičky |
Pretože klinické požiadavky sa líšia podľa postupu, mnoho tímov zariadení pracuje s a dodávateľ lekárskych vystužených PI hadičiek ktorý dokáže upraviť hustotu opletu, rozstup cievky, hrúbku steny a materiál plášťa tak, aby zodpovedal konkrétnemu dizajnu katétra, namiesto použitia jedinej pevnej špecifikácie v každom produktovom rade.
Úvahy o dizajne vystužených polyimidových rúr na mieru
Výber správnej konfigurácie vystuženej polyimidovej rúrky závisí od niekoľkých vzájomne sa ovplyvňujúcich konštrukčných premenných. Inžinieri zvyčajne hodnotia nasledujúce faktory spoločne a nie izolovane, pretože zmena jednej premennej, ako je hustota opletu, ovplyvní ostatné, ako je hrúbka steny alebo flexibilita.
- Vzor drôtu: opletené pre segmenty náročné na krútiaci moment, vinuté pre flexibilné distálne segmenty
- Materiál drôtu: nehrdzavejúca oceľ pre tuhosť, nikel titán pre elastické zotavenie
- Počet alebo výška výberu: hustejšie vzory zvyšujú odozvu krútiaceho momentu a odolnosť proti roztrhnutiu
- Hrúbka steny: tenšie steny maximalizujú veľkosť lúmenu, ale vyžadujú starostlivé vyváženie výstuže
- Materiál vonkajšieho plášťa: ovplyvňuje mazivosť, pevnosť spoja a celkovú tuhosť hriadeľa
- Prechodové zóny: postupné zmeny tuhosti znižujú riziko zalomenia v styčných bodoch
Pretože drieky katétrov často vyžadujú odlišné mechanické správanie pozdĺž ich dĺžky, a na mieru vystužené polyimidové rúrky zostavenie je skôr bežnou praxou než jednotnou špecifikáciou. To sa zvyčajne dosahuje zmenou parametrov opletenia alebo cievky časť po časti počas výroby a následným spojením segmentov do súvislého hriadeľa.
Prehľad výrobného procesu
Výroba vystužených polyimidových hadičiek sa vo všeobecnosti riadi postupnosťou, ktorá začína základnou polyimidovou vložkou a končí hotovou, opláštenou kompozitnou hadičkou pripravenou na zostavenie katétra. Zatiaľ čo špecifické parametre procesu sa medzi výrobcami líšia, všeobecný pracovný postup zahŕňa nasledujúce fázy.
Popis javiska
- Formovanie vložky: Polyimidová základná trubica je tvarovaná a vytvrdzovaná na presné vnútorné a vonkajšie priemery
- Opletanie alebo navíjanie: jemný drôt sa aplikuje cez vložku v špecifikovanom vzore a stúpaní
- Bunda: vonkajšia polymérna vrstva sa aplikuje na zapuzdrenie výstuže a vyhladenie vonkajšieho povrchu
- Lepiace a prechodové práce: viaceré segmenty sú spojené, aby vytvorili variabilnú tuhosť pozdĺž hriadeľa
- Kontrola: rozmerové, vizuálne a mechanické kontroly potvrdzujú, že hadica spĺňa konštrukčné špecifikácie
O LINSTANT: Výrobný partner pre vystužené polyimidové rúry
NINGBO LINSTANT POLYMER MATERIALS CO., LTD. bola založená v roku 2014 a odvtedy sa zameriava na extrúzne spracovanie, poťahovanie a technológiu následného spracovania pre medicínske polymérové hadičky. Spoločnosť sa stavia ako most medzi dodávateľmi materiálov a výrobcami zariadení s cieľom poskytovať konzistentné a efektívne inovácie zákazníkom pracujúcim na katétrových a minimálne invazívnych programoch zariadení. Ako a dodávateľ vystužených polyimidových rúrok LINSTANT podporuje extrudované jednovrstvové a viacvrstvové hadičky, jedno a viaclumenové hadičky, jedno, dvoj a trojvrstvové balónové hadičky, špirálové a spletené vystužené plášte a hadičky zo špeciálneho inžinierskeho materiálu vrátane PEEK a polyimidu.
LINSTANT prevádzkuje čistiacu dielňu s rozlohou takmer 20 000 metrov štvorcových, ktorá dodržiava postupy zosúladené s GMP, podporované 15 dovezenými extrúznymi linkami s rôznymi veľkosťami skrutiek a jednovrstvovou, dvoj a trojvrstvovou koextrúznou schopnosťou, ôsmimi extrúznymi linkami PEEK, dvomi vstrekovacími linkami, takmer 100 sád zariadení na tkanie a pruženie a zváracie súpravy, zariadenia na zváranie.
Snímka spoločnosti
| Metrické | Obrázok |
|---|---|
| Výstup extrúznych rúrok | 20 000 000 per year |
| Pletené Tube and Sheath Output | 2 000 000 per year |
| Oblasť čistej miestnosti | 30 000 metrov štvorcových, trieda ISO-7 a ISO-8 |
| Testovacie a experimentálne vybavenie | 1 500 sets |
| Partneri zariadení | 600 |
LINSTANT opisuje svoju misiu ako dláždiť cestu materiálmi a inovovať s okamžitým dopadom, s víziou posilnenia globálnych minimálne invazívnych zdravotníckych zariadení prostredníctvom čínskych odborných znalostí. Základné hodnoty spoločnosti sa sústreďujú na nezávislú inováciu, snahu o dokonalosť, uprednostňovanie zodpovednosti a spoločného úspechu, čo z nej robí pracovného partnera pre tímy, ktoré hodnotia lekárska vystužená polyimidová hadička supplier na vývoj drieku katétra.
Často kladené otázky
Q1. Čo je to lekárska vystužená polyimidová hadička?
Je to kompozitná hadička katétra vyrobená z tenkej polyimidovej vložky kombinovanej so spletenou alebo stočenou kovovou výstužnou vrstvou a vonkajším polymérovým plášťom, ktorý sa používa na zabezpečenie pevnosti drieku katétra, kontrolu krútiaceho momentu a flexibilitu.
Q2. Na čo sa používa vystužená polyimidová trubica?
Primárne sa používa na vytváranie driekov katétrov, zavádzacích puzdier a prístupových zariadení, kde sú súčasne potrebné tenké steny, prenos krútiaceho momentu a odolnosť proti zalomeniu.
Q3. Prečo sa polyimid používa v lekárskych hadičkách?
Polyimid ponúka silnú rovnováhu medzi pevnosťou v ťahu, tepelnou stabilitou a chemickou odolnosťou vo veľmi tenkej stene, čo umožňuje inžinierom udržiavať malý vonkajší priemer katétra pri zachovaní veľkosti lúmenu.
Q4. Aké sú výhody vystužených polyimidových rúrok?
Medzi kľúčové výhody patrí zlepšený prenos krútiaceho momentu, vyššia tolerancia tlaku pri roztrhnutí, lepšia odolnosť proti zlomeniu pozdĺž kriviek a schopnosť zachovať tenký profil steny v porovnaní s nevystuženými hadicami.
Q5. Aké zdravotnícke pomôcky používajú vystužené polyimidové hadičky?
Vodiace katétre, mikrokatétre, zavádzacie puzdrá, prístupové katétre a ovládateľné násady katétrov sú bežné kategórie zariadení, ktoré sa spoliehajú na túto konštrukciu hadičiek.
Q6. Prečo sa v katétroch používa vystužená polyimidová hadička?
Katétre vyžadujú driek, ktorý možno tlačiť, krútiť a ohýbať cez úzke cievne cesty a výstužná vrstva dodáva tenkej polyimidovej základni mechanickú pevnosť potrebnú na tieto pohyby.
Q7. Čo je to vystužená polyimidová hadička katétra?
Vzťahuje sa konkrétne na polyimidové hadičky skonštruované so spletenou alebo stočenou výstužnou vrstvou na použitie ako alebo v rámci štruktúry drieku katétra.
Q8. Ako vystužené hadičky zlepšujú výkon katétra?
Vystuženie rozdeľuje mechanické napätie pozdĺž trubice, zlepšuje odozvu krútiaceho momentu, odoláva zalomeniu počas navigácie a zvyšuje odolnosť voči vnútornému tlaku počas procedúr, ako je vstrekovanie kontrastu.
Q9. Čo je vystužený driek katétra?
Zosilnený driek katétra je hlavným telom katétra vyrobeného pomocou vystuženej hadičky, ktorá často kombinuje rôzne vzory opletení alebo špirály pozdĺž svojej dĺžky, aby sa vyrovnala zatlačiteľnosť s distálnou flexibilitou.
Q10. Aký je najlepší materiál pre drieky katétrov?
Neexistuje jediný najlepší materiál pre každý driek katétra, pretože výber závisí od postupu, ale vystužený polyimid sa vo veľkej miere vyberá, keď pevnosť tenkej steny, kontrola krútiaceho momentu a flexibilita musia byť všetky vyvážené.
